Końcówka rurowa szczelna KRA240/12 przekrój: 240mm2, otwór pod śrubę M12 /50 | E12KA-01010103900 Ergom

Alternatywny kod produktu: KRA 240/12 (50 SZT.)

Opis i Kluczowe Cechy

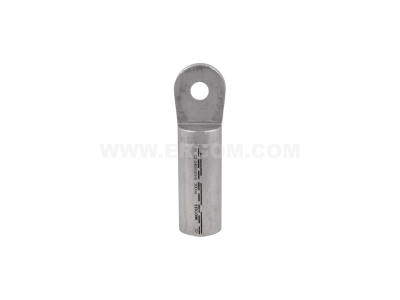

Końcówka rurowa szczelna KRA240/12 (symbol E12KA-01010103900) to element przeznaczony do zakańczania przewodów o przekroju 240 mm². Wyposażona w otwór montażowy M12, umożliwia pewne łączenie kabli z szynami zbiorczymi, aparaturą modułową lub listwami przyłączeniowymi. Wykonana z aluminium, zapewnia wytrzymałość mechaniczną i stabilne parametry elektryczne w instalacjach niskiego napięcia.

• Przekrój przewodu 240 mm²: dedykowana do przewodów o dużym przekroju – stosowana w obwodach głównych, zasilających i rozdzielczych, gdzie wymagana jest niska rezystancja połączenia i odporność na obciążenia prądowe.
• Otwór montażowy M12: uniwersalny rozmiar pozwalający na bezpośrednie przykręcenie końcówki do szyn zbiorczych, zacisków aparatów lub listew – upraszcza i przyspiesza montaż.
• Materiał – aluminium: odporność na korozję, dobra przewodność elektryczna i cieplna, a jednocześnie niższa waga w porównaniu z końcówkami miedzianymi – optymalne dla przewodów aluminiowych.
• Wykonanie szczelne (rurowe): konstrukcja eliminująca wnikanie wilgoci i zanieczyszczeń w strefę zaciśnięcia – zwiększa trwałość i niezawodność połączenia w trudnych warunkach eksploatacji.
• Prosty montaż za pomocą praski: końcówkę zaciska się na odizolowanym końcu przewodu dedykowanym narzędziem (praska do końcówek rurowych) – uzyskuje się trwałe, niskooporowe połączenie.

Zgodność z Normami

Końcówka rurowa szczelna KRA240/12 spełnia wymagania obowiązujących europejskich norm dotyczących złączy kablowych oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z normami PN-IEC 60364.

Zastosowanie

Końcówka rurowa KRA240/12 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i trwałe zakończenie grubych przewodów aluminiowych oraz ich przyłączenie do szyn lub aparatury.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie kabli do szyn zbiorczych w rozdzielnicach przemysłowych i komercyjnych.
• Łączenie przewodów aluminiowych z listwami przyłączeniowymi aparatury modułowej (styczniki, rozłączniki, wyłączniki).
• Instalacje w energetyce, przemyśle, budynkach użyteczności publicznej – wszędzie, gdzie występują przewody 240 mm².

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Końcówkę należy zacisnąć na odizolowanym końcu przewodu za pomocą praski przystosowanej do końcówek rurowych – zgodnie z zaleceniami producenta narzędzia. Moment dokręcania śruby M12 (w przypadku przykręcania) dobierz zgodnie z dokumentacją techniczną urządzenia lub szyny. Przekrój przewodu musi być zgodny z oznaczeniem 240 mm². Po zaciśnięciu zaleca się weryfikację wytrzymałości połączenia poprzez kontrolę wizualną oraz, w razie potrzeby, pomiar rezystancji.

FAQ

• Do jakich przewodów przeznaczona jest ta końcówka? Końcówka KRA240/12 jest dedykowana do przewodów aluminiowych o przekroju 240 mm². Nie należy jej stosować do przewodów miedzianych bez zgody producenta (inny materiał wymaga innego typu końcówki).
• Jakie narzędzie jest potrzebne do montażu? Do zaciśnięcia końcówki należy użyć praski ręcznej lub hydraulicznej z odpowiednią matrycą do końcówek rurowych o przekroju 240 mm². Nie zaleca się stosowania uniwersalnych szczęk przeznaczonych do innych typów końcówek.
• Czy końcówka nadaje się do montażu w rozdzielnicy zewnętrznej (na zewnątrz budynku)? Końcówka wykonana z aluminium jest odporna na korozję, ale dla instalacji zewnętrznych należy dodatkowo zabezpieczyć połączenie przed wilgocią (np. za pomocą odpowiedniej osłony lub uszczelnienia). W standardowych warunkach wewnętrznych nie wymaga dodatkowej ochrony.
