Końcówka rurowa kątowa K90R 95/8 przekrój: 95mm2, otwór pod śrubę M8 /50 | E11KM-01040103400 Ergom

Alternatywny kod produktu: K90R 95/8 (50 SZT.)

Opis i Kluczowe Cechy

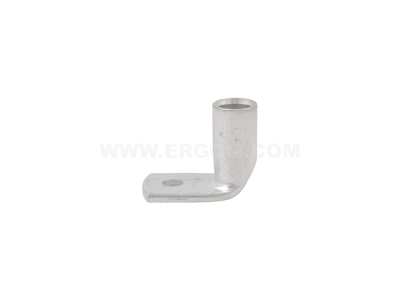

Końcówka rurowa kątowa K90R o symbolu E11KM-01040103400 to element służący do zakańczania przewodów elektrycznych o przekroju 95 mm². Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję. Otwór pod śrubę M8 umożliwia pewne połączenie z szynami, listwami zaciskowymi lub aparaturą. Konstrukcja kątowa ułatwia prowadzenie przewodów w ciasnych rozdzielnicach.

• Przekrój 95 mm²: dedykowana do przewodów o dużym przekroju, umożliwia bezpieczne i pewne zakończenie kabli w obwodach wysokoprądowych.
• Otwór pod śrubę M8: standardowy wymiar otworu montażowego ułatwia łączenie z typowymi elementami instalacji, takimi jak szyny zbiorcze czy zaciski.
• Miedź cynowana: materiał o wysokiej przewodności elektrycznej z powłoką cynową chroni przed utlenianiem i korozją, zapewniając trwałość połączenia.
• Konstrukcja kątowa (90°): kształt ułatwia montaż w ograniczonej przestrzeni oraz prowadzenie przewodów pod kątem prostym, redukując naprężenia mechaniczne.
• Montaż przez zaciskanie praską: metoda łączenia gwarantująca powtarzalną siłę zacisku i niską rezystancję styku, wymagana zgodnie z dobrymi praktykami instalacyjnymi.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z ogólnymi standardami jakości i bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami Unii Europejskiej. Wykonanie z miedzi cynowanej oraz proces produkcji spełniają wytyczne norm serii PN-EN 61238 (zaciski mechaniczne) oraz DIN 46235 (końcówki kablowe), chociaż konkretny numer normy nie został wskazany w danych producenta. Przed montażem należy zawsze sprawdzić zgodność z dokumentacją techniczną.

Zastosowanie

Końcówka kątowa K90R przeznaczona jest do zakańczania przewodów o przekroju 95 mm² i łączenia ich z innymi elementami instalacji elektrycznej. Sprawdza się w następujących scenariuszach:

• Podłączanie kabli do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zakańczanie przewodów w połączeniach z listwami zaciskowymi, aparaturą modułową (np. wyłączniki, styczniki) i transformatorami.
• Tworzenie połączeń w miejscach wymagających kątowego prowadzenia przewodu, szczególnie w ciasnych puszkach i szafach elektrycznych.
• Montaż w instalacjach przemysłowych, energetycznych oraz w budynkach użyteczności publicznej, gdzie wymagana jest pewna i trwała końcówka kablowa.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Do zaciskania należy używać odpowiedniej praski z regulowaną siłą docisku, zgodnie z zaleceniami producenta praski i dokumentacją końcówki. Przekrój przewodu musi być dokładnie dopasowany do wnętrza końcówki (95 mm²). Po zaciśnięciu zaleca się sprawdzenie wytrzymałości mechanicznej oraz ewentualne zabezpieczenie połączenia przed wilgocią (np. za pomocą rękawa termokurczliwego). Należy bezwzględnie przestrzegać instrukcji montażu dostarczonej przez producenta.

FAQ

• Czy końcówka K90R nadaje się do przewodów o mniejszym przekroju? Nie. Końcówka została zaprojektowana wyłącznie dla przewodów o przekroju 95 mm². Użycie z innym przekrojem może skutkować słabym połączeniem i ryzykiem przegrzania.
• Jakiego narzędzia użyć do zaciskania? Do montażu wymagana jest praska hydrauliczna lub mechaniczna z odpowiednią matrycą dla końcówek o przekroju 95 mm². Siłę docisku należy dobrać zgodnie z instrukcją narzędzia i producenta końcówki.
• Czy końcówka jest odporna na korozję? Tak, powłoka cynowa na miedzi zapewnia dobrą odporność na utlenianie i korozję w typowych warunkach wewnątrz rozdzielnic. W środowiskach o dużej wilgotności lub agresywnych zaleca się dodatkowe zabezpieczenie (np. pasta antyoksydacyjna).
