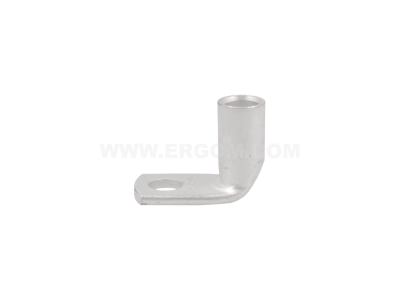

Końcówka rurowa kątowa K90R 95/12, przekrój: 95mm2, otwór pod śrubę M12 /50 | E11KM-01040103600 Ergom

Alternatywny kod produktu: K90R 95/12 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R o symbolu E11KM-01040103600 to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 95 mm². Zaprojektowana z otworem pod śrubę M12, umożliwia pewne i powtarzalne połączenie z szynami, listwami lub zaciskami w rozdzielnicach i szafach sterowniczych. Konstrukcja kątowa ułatwia prowadzenie przewodów w ciasnych przestrzeniach, minimalizując ryzyko nadmiernego zginania żyły.

• Przekrój przewodu 95 mm²: Obsługa dużych obciążeń prądowych przy zachowaniu niskiej rezystancji połączenia – dedykowana dla linii zasilających i głównych rozdzielnic.
• Otwór pod śrubę M12: Standardowy wymiar gwintu umożliwiający montaż na typowych szynach lub listwach przyłączeniowych bez potrzeby stosowania dodatkowych adapterów.
• Kąt 90° (konstrukcja kątowa): Oszczędność miejsca i uporządkowanie okablowania – przewód wyprowadzany jest prostopadle do płaszczyzny montażowej, co ułatwia zabudowę w ograniczonych przestrzeniach.
• Wykonanie jako końcówka rurowa: Zapewnia dużą powierzchnię styku oraz wytrzymałość mechaniczną – zaciskana profesjonalnymi narzędziami daje trwałe i nieodwracalne połączenie zgodne z zasadami sztuki elektroinstalacyjnej.

Zgodność z Normami

Końcówki tego typu produkowane są zgodnie z ogólnymi standardami europejskimi dla złączy kablowych (DIN) oraz posiadają certyfikat CE. Wbudowane parametry (przekrój, średnica otworu) spełniają wymagania typowych norm branżowych dla elementów instalacji niskiego napięcia.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, odporne na wibracje połączenie przewodu o dużym przekroju z szyną lub listwą zaciskową.

• Podłączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Łączenie kabli z szynami zbiorczymi w szafach sterowniczych i energetycznych.
• Montaż w ograniczonych przestrzeniach (kątowe wyprowadzenie przewodu ułatwia zabudowę w wąskich kanałach).
• Instalacje w obiektach przemysłowych, budynkach użyteczności publicznej oraz infrastrukturze energetycznej.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie.

Do zaciskania końcówki na przewodzie stosuj odpowiednie narzędzie (zaciskarka) zgodne z przekrojem 95 mm² – końcówkę umieść na odizolowanej i oczyszczonej żyle, a następnie wykonaj pełen cykl zaciskania zalecany przez producenta narzędzia. Połączenie śrubowe w otworze M12 dokręć momentem podanym w dokumentacji technicznej (zwykle w zakresie 20–30 Nm w zależności od materiału szyny). Upewnij się, że przewód nie jest naprężony, a kątowy kształt końcówki nie powoduje nadmiernego zginania żyły.

FAQ

• Czy końcówka K90R nadaje się do przewodów linkowych? Tak, przeznaczona jest zarówno do przewodów linkowych, jak i drutowych o przekroju 95 mm² – przed zaciskaniem należy usunąć izolację na odpowiedniej długości (zazwyczaj około 30–35 mm) i wsunąć żyłę do końca tulejki.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M12 – oznacza to, że średnica otworu wynosi 13,0–13,5 mm, a gwint śruby M12 (średnica 12 mm) przechodzi swobodnie. Końcówka mocowana jest za pomocą nakrętki i podkładki.
• Czy końcówkę można montować na szynie DIN? Nie bezpośrednio – przeznaczona jest do przykręcenia do szyny zbiorczej lub listwy zaciskowej z otworem M12. Do montażu na szynie DIN wymaga dedykowanych adapterów.
