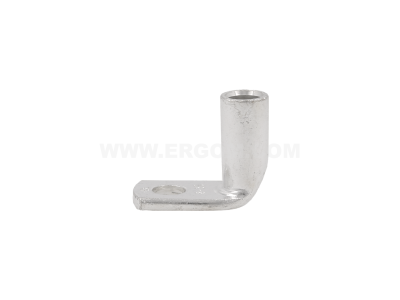

Końcówka rurowa kątowa K90R 35/8 przekrój: 35mm2, otwór pod śrubę M8 /100 | E11KM-01040101800 Ergom

Alternatywny kod produktu: K90R 35/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R (symbol E11KM-01040101800) przeznaczona do zakańczania przewodów miedzianych o przekroju 35 mm² i łączenia ich z kolejnymi elementami instalacji, np. listwami zaciskowymi lub szynami zbiorczymi. Dzięki otworowi pod śrubę M8 oraz wykonaniu z miedzi cynowanej zapewnia trwałe i przewodne połączenie. Montaż odbywa się przez zaciśnięcie dedykowaną praską – bez lutowania.

• Przekrój 35 mm²: odpowiednia powierzchnia styku dla obwodów o znacznym obciążeniu prądowym, minimalizuje nagrzewanie się połączenia.
• Otwór pod śrubę M8: uniwersalny wymiar mocowania pasujący do typowych szyn i listew zaciskowych w rozdzielnicach.
• Miedź cynowana: doskonała przewodność elektryczna i odporność na korozję, co wydłuża żywotność połączenia.
• Konstrukcja kątowa (90°): ułatwia prowadzenie przewodów w ciasnych szafach sterowniczych, eliminuje ostre zagięcia kabli.
• Montaż przez zaciskanie: szybkie i powtarzalne połączenie bez konieczności lutowania – wymaga jedynie odpowiedniej praski z matrycą 35 mm².

Zgodność z Normami

Końcówka została wykonana zgodnie z ogólnymi wymaganiami branżowymi dla złączek kablowych stosowanych w instalacjach elektrycznych. Produkt spełnia normy europejskie dotyczące bezpieczeństwa i jakości połączeń (certyfikat CE). W przypadku szczegółowych wymagań normatywnych zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Końcówka K90R znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu oraz podłączenie do szyny lub listwy zaciskowej. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli z szynami zbiorczymi w szafach sterowniczych i systemach zasilania.
• Podłączanie przewodów do wyłączników, styczników lub przełączników w układach automatyki.
• Instalacje fotowoltaiczne i przemysłowe, gdzie wymagany jest odporny na wibracje montaż.

Wskazówki Montażowe

Montaż końcówki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciskaniem należy odizolować przewód na długość zgodną z zaleceniami producenta końcówki. Użyć praski z odpowiednią matrycą dostosowaną do przekroju 35 mm² i siłą zacisku określoną w instrukcji narzędzia. Przekrój przewodu musi być zgodny z przekrojem końcówki. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia – nie może być luzu ani widocznych uszkodzeń izolacji. Moment dokręcania śruby M8 – zgodnie z dokumentacją danego zacisku.

FAQ

• Czy końcówkę można stosować do przewodów linkowych? Tak, końcówka K90R przeznaczona jest do przewodów miedzianych wielożyłowych (linka) o przekroju 35 mm². Przed zaciskaniem należy usunąć izolację, a wszystkie żyły powinny być równo ułożone wewnątrz tulejki.
• Jaka średnica otworu montażowego? Otwór ma średnicę 8 mm (M8), umożliwia montaż na śrubie M8. Standardowo stosuje się go w listwach zaciskowych i szynach zbiorczych.
• Czy końcówka wymaga lutowania? Nie, montaż odbywa się wyłącznie przez zaciskanie praską. Lutowanie nie jest zalecane, ponieważ może osłabić strukturę miedzi cynowanej i pogorszyć właściwości połączenia.
