Końcówka rurowa kątowa K90R 35/10 przekrój: 35mm2, otwór pod śrubę M10 /100 | E11KM-01040101900 Ergom

Alternatywny kod produktu: K90R 35/10 (100 SZT.)

Opis i Kluczowe Cechy

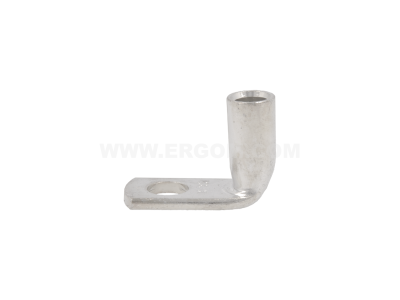

Końcówka rurowa kątowa K90R (symbol E11KM-01040101900) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 35 mm². Dzięki kątowej konstrukcji (90°) oraz otworowi montażowemu M10 ułatwia instalację w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych, zapewniając pewne połączenie elektryczne.

• Przekrój 35 mm²: Umożliwia przyłączenie przewodów o dużym przekroju, co przekłada się na niską rezystancję przejścia i minimalne straty mocy.
• Otwór pod śrubę M10: Standardowy wymiar gwintu zapewnia kompatybilność z większością szyn przyłączeniowych i zacisków.
• Kątowa konstrukcja (zagięcie 90°): Pozwala na oszczędność miejsca w szafie oraz ułatwia prowadzenie kabli w trudno dostępnych miejscach.
• Wykonanie rurowe: Gwarantuje wysoką wytrzymałość mechaniczną i odporność na ścieranie izolacji podczas montażu.

Zgodność z Normami

Końcówka K90R spełnia wymagania europejskich norm dotyczących złączek kablowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do instalacji zgodnych z aktualnymi przepisami (np. DIN, IEC), co gwarantuje bezpieczne użytkowanie w sieciach niskiego napięcia.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i estetyczne połączenie przewodów w ograniczonej przestrzeni.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie połączeń w szafach sterowniczych i automatyce budynkowej.
• Łączenie przewodów zasilających w tablicach rozdzielczych – szczególnie w miejscach narażonych na wibracje.
• Instalacje przemysłowe, w których kątowe prowadzenie kabli ułatwia zachowanie przejrzystości szafy.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Do zaciskania zaleca się użycie odpowiednich szczęk do końcówek rurowych (narzędzia zgodne z profilem). Przekrój przewodu musi odpowiadać przekrojowi końcówki (35 mm²). Siłę docisku i średnicę narzędzia należy dobrać zgodnie z zaleceniami producenta narzędzia zaciskowego. Po zamontowaniu zaleca się sprawdzenie ciągłości mechanicznej połączenia.

FAQ

• Czy końcówka K90R wymaga specjalnego narzędzia do montażu? Tak, do prawidłowego zaciskania końcówki rurowej niezbędne są szczęki (zaciskarka) przeznaczone do końcówek o przekroju 35 mm². Nie należy stosować narzędzi uniwersalnych, aby uniknąć uszkodzenia izolacji lub niedostatecznego dociśnięcia.
• Jaki jest kąt zagięcia końcówki? Końcówka K90R jest wykonana z trwałym zagięciem 90 stopni, co ułatwia montaż w narożnikach i przy ciasno rozmieszczonych szynach.
• Czy końcówka nadaje się do łączenia przewodów wielożyłowych? Tak, jest przeznaczona do przewodów jedno- i wielożyłowych o przekroju 35 mm². Należy jednak upewnić się, że końcówka jest całkowicie wypełniona żyłami przed zaciskaniem.
