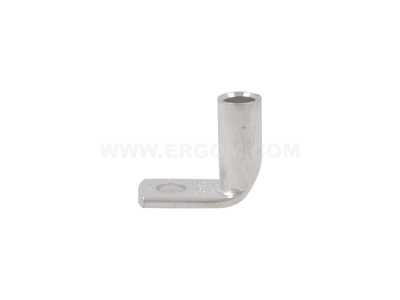

Końcówka rurowa kątowa K90R 25/6, przekrój: 25mm2, otwór pod śrubę M6 /100 | E11KM-01040101200 Ergom

Alternatywny kod produktu: K90R 25/6 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R o symbolu E11KM-01040101200 przeznaczona jest do przewodów o przekroju 25 mm². Wyposażona w otwór pod śrubę M6, ułatwia pewne i trwałe połączenia w instalacjach elektrycznych. Opakowanie 100 sztuk zapewnia ekonomiczne i wygodne stosowanie w projektach wymagających wielu takich samych złączek.

• Przekrój przewodu 25 mm²: dedykowany do przewodów o tym przekroju, gwarantuje optymalny kontakt elektryczny i mechaniczną wytrzymałość połączenia.
• Otwór pod śrubę M6: pozwala na łatwe i solidne mocowanie do szyn, listew zaciskowych lub innych elementów konstrukcyjnych rozdzielnicy.
• Konstrukcja kątowa: umożliwia elastyczne prowadzenie przewodów w ograniczonej przestrzeni, oszczędzając miejsce w rozdzielnicach i szafach sterowniczych.
• Typ K90R: oznacza końcówkę rurową z zagięciem pod kątem 90°, co ułatwia montaż w miejscach o ograniczonym dostępie.
• Opakowanie 100 sztuk: praktyczne i ekonomiczne rozwiązanie dla instalatorów oraz firm zajmujących się okablowaniem średniej i dużej skali.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i proces produkcyjny gwarantują niezawodność i bezpieczeństwo użytkowania w instalacjach elektrycznych niskiego napięcia zgodnie z obowiązującymi standardami DIN.

Zastosowanie

Końcówka rurowa kątowa K90R 25/6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe połączenie przewodu o przekroju 25 mm² z elementem wyposażonym w otwór M6. Sprawdza się w różnorodnych obwodach i urządzeniach elektrycznych.

• Łączenie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Zaciskanie na przewodach w szafach sterowniczych, szczególnie przy łączeniu z szynami zbiorczymi lub listwami zaciskowymi.
• Podłączanie przewodów do wyłączników głównych, styczników i innych aparatów modułowych z zaciskami śrubowymi M6.
• Wykonywanie trwałych połączeń w instalacjach przemysłowych, w tym w układach zasilania maszyn i urządzeń.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód o przekroju 25 mm² należy odizolować na odpowiednią długość, a następnie włożyć w końcówkę i zaciśnąć za pomocą narzędzia zgodnego z zaleceniami producenta (np. zaciskarki do końcówek rurowych). Moment dokręcania śruby M6 oraz dobór odpowiedniego przekroju przewodu muszą być zgodne z dokumentacją techniczną urządzenia, do którego podłączana jest końcówka. Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia.

FAQ

• Czy końcówka K90R 25/6 nadaje się do przewodów o innym przekroju? Nie, jest dedykowana wyłącznie dla przewodów o przekroju 25 mm². Stosowanie z innymi przekrojami może skutkować nieprawidłowym kontaktem i ryzykiem przegrzania.
• Jakie narzędzie jest potrzebne do zaciskania? Do końcówki przewidziano standardową zaciskarkę do końcówek rurowych z odpowiednią matrycą dla przekroju 25 mm². Należy postępować zgodnie z instrukcją producenta narzędzia.
• Czy końcówka jest przystosowana do pracy w środowisku wilgotnym? Brak informacji o stopniu ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach wewnątrz rozdzielnic – w przypadku instalacji narażonej na wilgoć należy dodatkowo zabezpieczyć połączenie przed korozją.
