Końcówka rurowa kątowa K90R 240/12, przekrój: 240mm2, otwór pod śrubę M12 /50 | E11KM-01040105400 Ergom

Alternatywny kod produktu: K90R 240/12 (50 SZT.)

Opis i Kluczowe Cechy

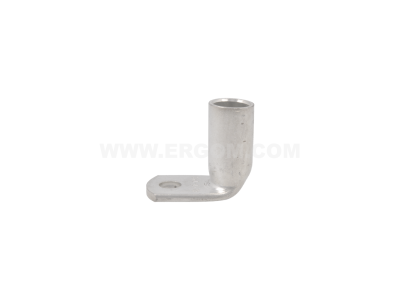

Końcówka rurowa kątowa K90R o symbolu E11KM-01040105400 służy do trwałego i pewnego zakańczania przewodów elektroenergetycznych o dużym przekroju. Zaprojektowana dla przewodów 240 mm² z otworem montażowym M12, wykonana z miedzi pokrytej cyną – zapewnia niską rezystancję styku i odporność na korozję. Kątowa budowa ułatwia prowadzenie kabli w ograniczonej przestrzeni, a montaż przez zaciskanie praską gwarantuje powtarzalną jakość połączenia.

• Przekrój 240 mm²: dedykowany do przewodów o dużym przekroju – umożliwia bezpieczne przenoszenie wysokich prądów przy minimalnych stratach mocy.
• Otwór pod śrubę M12: kompatybilny z typowymi szynami zbiorczymi i listwami zaciskowymi, co upraszcza montaż w rozdzielnicach.
• Wykonanie z miedzi cynowanej: doskonałe przewodnictwo elektryczne połączone z wysoką odpornością na korozję i utlenianie.
• Kątowa konstrukcja: umożliwia wyprowadzenie kabla pod kątem 90°, oszczędzając miejsce w szafie sterowniczej i ułatwiając routing przewodów.
• Montaż przez zaciskanie praską: zapewnia trwałe, nierozłączne połączenie mechaniczne i elektryczne – wymaga użycia odpowiedniej matrycy do przekroju 240 mm².

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami i standardami DIN.

Zastosowanie

Końcówka rurowa kątowa K90R jest stosowana tam, gdzie konieczne jest pewne i trwałe przyłączenie przewodów o dużym przekroju do elementów instalacji – szczególnie w miejscach o ograniczonej przestrzeni montażowej.

• Łączenie przewodów z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielniach.
• Przygotowanie kabli do podłączenia aparatury modułowej, styczników, przełączników oraz listew zaciskowych.
• Zakańczanie przewodów w instalacjach przemysłowych, energetycznych i w elektrowniach.
• Prace przy budowie i modernizacji rozdzielnic nn oraz szaf sterowniczych.

Wskazówki Montażowe

Montaż końcówki wymaga użycia praski hydraulicznej lub mechanicznej z matrycą dopasowaną do przekroju 240 mm². Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Czynności wykonuje wyłącznie wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Należy zachować zalecaną przez producenta siłę docisku oraz sprawdzić poprawność zaciśnięcia wzrokowo i mechanicznie. Przekrój przewodu oraz otwór montażowy muszą być zgodne z parametrami końcówki.

FAQ

• Do jakiego przekroju przewodu przeznaczona jest końcówka? Końcówka K90R jest dedykowana do przewodów o przekroju 240 mm². Do jej montażu należy użyć praski z odpowiednią matrycą.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M12 (średnica 12 mm) – umożliwia łatwe mocowanie na szynach zbiorczych oraz listwach zaciskowych z gwintem M12.
• Z jakiego materiału wykonana jest końcówka? Z miedzi elektrolitycznej pokrytej warstwą cyny – zapewnia to bardzo dobrą przewodność elektryczną oraz ochronę przed korozją w środowisku o podwyższonej wilgotności.
