Końcówka rurowa kątowa K90R 16/8 przekrój: 16mm2, otwór pod śrubę M8 /100 | E11KM-01040100800 Ergom

Alternatywny kod produktu: K90R 16/8 (100 SZT.)

Opis i Kluczowe Cechy

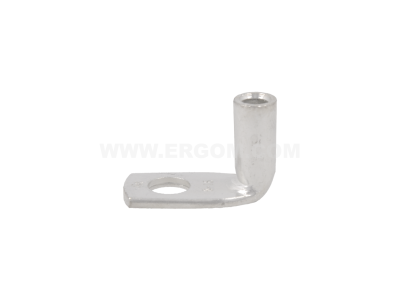

Końcówka rurowa kątowa K90R (symbol E11KM-01040100800) to element do zakańczania przewodów elektrycznych o przekroju 16 mm². Wykonana z miedzi pokrytej cyną, wyposażona w otwór montażowy M8. Przeznaczona do zaciskania na kablu za pomocą praski, co gwarantuje pewne i trwałe połączenie mechaniczne i elektryczne.

• Przekrój 16 mm²: umożliwia bezpieczne zakończenie przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdzielczych.
• Otwór pod śrubę M8: zapewnia łatwy montaż na szynach, listwach zaciskowych lub aparatach modułowych.
• Miedź cynowana: łączy niską rezystancję styku z odpornością na korozję, co wydłuża żywotność połączenia.
• Kątowa konstrukcja (90°): ułatwia prowadzenie przewodów w ciasnych rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Końcówka wykonana zgodnie z obowiązującymi normami europejskimi dla końcówek kablowych. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i jakości. Produkt przeznaczony do montażu zgodnego z zaleceniami producenta.

Zastosowanie

Końcówka kątowa K90R stosowana jest wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu oraz jego przyłączenie do punktu montażowego. Sprawdza się w instalacjach przemysłowych, energetycznych oraz w automatyce budynkowej.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielniach.
• Montaż na listwach zaciskowych, stycznikach, przełącznikach lub wyłącznikach.
• W szafach sterowniczych i szafach automatyki przemysłowej.
• W instalacjach fotowoltaicznych i energetycznych (DC/AC) – po weryfikacji zakresu napięcia i prądu.

Wskazówki Montażowe

Montaż mogą wykonywać wyłącznie osoby z uprawnieniami SEP (do 1 kV), po bezwzględnym odłączeniu napięcia. Końcówkę należy zaciągnąć na odpowiednio oczyszczonym przewodzie za pomocą dedykowanej praski (zgodnie z instrukcją producenta). Przekrój przewodu musi odpowiadać przekrojowi końcówki (16 mm²). Śruba M8 powinna być dokręcona momentem podanym w dokumentacji technicznej. Połączenie należy dodatkowo zabezpieczyć przed luzowaniem mechanicznym jeśli to przewidziane.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka K90R wykonana jest z miedzi pokrytej cyną – zapewnia to niską rezystancję styku oraz odporność na korozję.
• Jak zamontować końcówkę na przewodzie? Należy zdjąć izolację z przewodu na długość równej części rurowej końcówki, wsunąć przewód, a następnie zaciśnąć za pomocą praski o profilu odpowiednim dla przekroju 16 mm².
• Czy końcówka nadaje się do kabli wielożyłowych? Tak, przy zachowaniu odpowiedniego przygotowania żył (np. za pomocą tulejek) – zalecane jest stosowanie końcówek dla drutów lub linek w zależności od konstrukcji przewodu.
