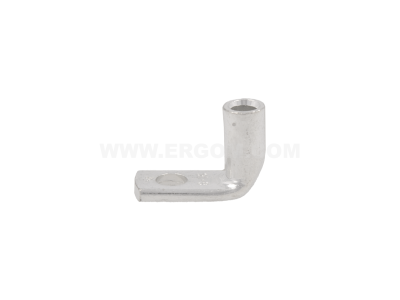

Końcówka rurowa kątowa K90R 16/6 przekrój: 16mm2, otwór pod śrubę M6 /100 | E11KM-01040100700 Ergom

Alternatywny kod produktu: K90R 16/6 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R o symbolu E11KM-01040100700 to element do zakańczania przewodów miedzianych o przekroju 16 mm², z otworem montażowym M6. Wykonana z miedzi pokrytej cyną, zapewnia mechaniczną wytrzymałość i odporność korozyjną połączenia. Opakowanie zawiera 100 sztuk, co ułatwia zaopatrzenie magazynu i pracę instalatora.

• Przekrój 16 mm²: dedykowany do przewodów miedzianych o tym przekroju – gwarantuje optymalną powierzchnię styku i pewne przewodzenie prądu bez nadmiernych rezystancji.
• Otwór pod śrubę M6: umożliwia podłączenie do typowych zacisków śrubowych w aparaturze modułowej, stycznikach czy listwach zaciskowych.
• Materiał – miedź cynowana: wysoka przewodność elektryczna połączona z ochroną przed korozją przedłuża żywotność połączenia nawet w środowisku o podwyższonej wilgotności.
• Budowa kątowa: ułatwia prowadzenie przewodów w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic, redukując promień gięcia i ryzyko uszkodzenia izolacji.
• Ilość 100 sztuk w opakowaniu: ekonomiczne rozwiązanie dla profesjonalnych instalatorów – pozwala na wykonanie wielu połączeń bez konieczności częstego uzupełniania zapasów.

Zgodność z Normami

Końcówka wyprodukowana została zgodnie z powszechnie uznanymi standardami jakości w branży elektrycznej. Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE, co potwierdza jej bezpieczeństwo użytkowania i zgodność z obowiązującymi przepisami.

Zastosowanie

Końcówka rurowa kątowa K90R przeznaczona jest do wykonywania trwałych połączeń przewodów miedzianych w instalacjach elektrycznych. Sprawdza się w następujących scenariuszach:

• Podłączanie przewodów do aparatury modułowej (wyłączniki, styczniki, przekaźniki) za pomocą śrub M6.
• Wykonywanie połączeń w rozdzielnicach budynkowych i szafach sterowniczych w systemach automatyki.
• Zakańczanie przewodów zasilających w urządzeniach przemysłowych – połączenie pewne i odporne na wibracje.
• Prace instalacyjne w systemach oświetleniowych, sterowania i sygnalizacji, gdzie wymagana jest kątowa forma końcówki.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Końcówkę nakłada się na odizolowany koniec przewodu o przekroju 16 mm², a następnie zaciska przy użyciu odpowiedniej praski (ręcznej lub hydraulicznej) zgodnie z instrukcją producenta narzędzia. Moment dokręcania śruby M6 w docelowym zacisku należy stosować według dokumentacji aparatu, do którego podłączana jest końcówka. Przekrój przewodu musi odpowiadać wartości 16 mm² – nie stosować do przewodów o innym przekroju.

FAQ

• Jak zamontować końcówkę K90R? Końcówkę należy nasunąć na odizolowany koniec przewodu miedzianego 16 mm², a następnie zaciągnąć praską na tulei. Zaleca się użycie praski o odpowiedniej matrycy dostosowanej do przekroju 16 mm², aby uzyskać trwałe i niskorezystancyjne połączenie.
• Czy końcówka nadaje się do stosowania na zewnątrz? Miedź cynowana zapewnia dobrą odporność na korozję w warunkach normalnej wilgotności. W środowiskach zewnętrznych lub agresywnych chemicznie należy dodatkowo zabezpieczyć połączenie przed wilgocią i sprawdzić zgodność z lokalnymi normami.
• Jaki typ śruby pasuje do otworu montażowego? Otwór o średnicy 6,5 mm jest przeznaczony pod śrubę M6 – typowy rozmiar stosowany w zaciskach aparatury modułowej, szynach i listwach zaciskowych.
