Końcówka rurowa kątowa K90R 16/10 przekrój: 16mm2, otwór pod śrubę M10 /100 | E11KM-01040100900 Ergom

Alternatywny kod produktu: K90R 16/10 (100 SZT.)

Opis i Kluczowe Cechy

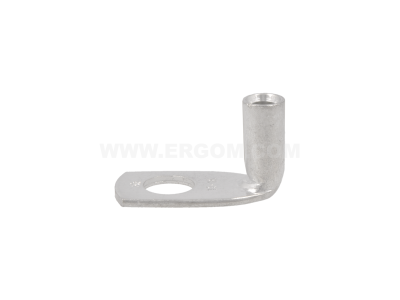

Końcówka rurowa kątowa K90R o przekroju 16 mm² i otworze pod śrubę M10, wykonana z miedzi cynowanej. Dzięki kątowej budowie ułatwia prowadzenie przewodów w ograniczonej przestrzeni, a zastosowanie miedzi cynowanej zapewnia wysoką przewodność i odporność na korozję. Montaż odbywa się przez zaciskanie praską, co gwarantuje pewne i powtarzalne połączenie mechaniczne i elektryczne.

• Przekrój 16 mm²: umożliwia bezpieczne zakończenie przewodów o dużym przekroju, stosowanych w obwodach głównych i odbiornikach o znacznym obciążeniu.
• Otwór pod śrubę M10: zapewnia kompatybilność z typowymi szynami, aparaturą modułową i zaciskami śrubowymi, ułatwiając szybki montaż.
• Miedź cynowana: łączy doskonałą przewodność elektryczną miedzi z ochroną antykorozyjną cyny, co przedłuża żywotność połączenia nawet w środowisku o podwyższonej wilgotności.
• Konstrukcja kątowa: ułatwia prowadzenie przewodów w ciasnych rozdzielnicach oraz przy aparaturze modułowej, redukując naprężenia na zaciskach.
• Montaż przez zaciskanie: gwarantuje stałą siłę docisku i niską rezystancję przejścia, eliminując ryzyko poluzowania się połączenia w eksploatacji.

Zgodność z Normami

Końcówka rurowa kątowa K90R została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dotyczących złączek do przewodów (seria IEC/EN 60998 oraz DIN 46228). Posiada oznaczenie CE i jest przeznaczona do stosowania w instalacjach niskiego napięcia. Dokładne dane normatywne dostępne są w dokumentacji producenta.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne zakończenie przewodu oraz jego podłączenie do listew zaciskowych, aparatury modułowej lub szyn zbiorczych.

• Zakańczanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Podłączanie przewodów do styczników, wyłączników nadprądowych oraz rozłączników izolacyjnych.
• Wykonywanie połączeń w systemach automatyki budynkowej i przemysłowej.
• Łączenie przewodów z szynmi zbiorczymi i zaciskami przykręcanymi w instalacjach o dużym przekroju.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciśnięcia końcówki na przewodzie należy użyć odpowiedniej praski (narzędzia zaciskowego) zgodnie z zaleceniami producenta narzędzia. Przewód powinien być odizolowany na długość odpowiadającą głębokości końcówki. Po zaciśnięciu należy sprawdzić wytrzymałość mechaniczną połączenia. Przekrój przewodu musi być dobrany do prądu obciążenia, a moment dokręcania śruby M10 – zgodny z dokumentacją techniczną urządzenia, do którego końcówka jest podłączana.

FAQ

• Czy końcówka jest gotowa do montażu bezpośrednio po wyjęciu z opakowania? Tak, końcówka jest fabrycznie przygotowana i wymaga jedynie zaciśnięcia na przewodzie za pomocą odpowiedniej praski. Nie wymaga dodatkowej obróbki mechanicznej.
• Jaki maksymalny prąd może płynąć przez tę końcówkę? Maksymalny dopuszczalny prąd zależy od przekroju przewodu (16 mm²) oraz warunków chłodzenia. Końcówka nie jest elementem ograniczającym – to przewód i sposób jego ułożenia decydują o obciążalności. Zawsze należy dobierać przekrój zgodnie z normami instalacyjnymi.
• Czy końcówkę można stosować w warunkach zewnętrznych lub w pomieszczeniach wilgotnych? Końcówka z miedzi cynowanej charakteryzuje się podwyższoną odpornością na korozję, co pozwala na stosowanie w środowiskach o normalnej wilgotności (np. w rozdzielnicach wewnętrznych). W przypadku instalacji zewnętrznych lub bezpośredniego narażenia na działanie wody należy zastosować dodatkowe zabezpieczenie (puszka szczelna, stopień ochrony IP odpowiedni dla danego miejsca).
