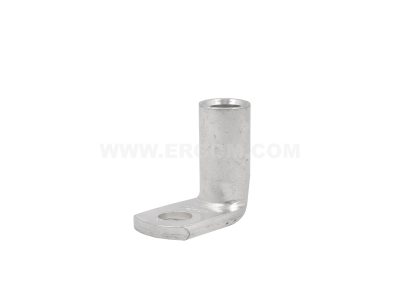

Końcówka rurowa kątowa K90R 150/16 przekrój: 150mm2, otwór pod śrubę M16 /50 | E11KM-01040104800 Ergom

Alternatywny kod produktu: K90R 150/16 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R 150/16 (symbol E11KM) przeznaczona jest do trwałego i bezpiecznego łączenia przewodów o przekroju 150 mm². Dzięki kątowemu wykonaniu 90° ułatwia prowadzenie kabli w ciasnych przestrzeniach rozdzielnic, a otwór pod śrubę M16 umożliwia pewne mocowanie do szyn zbiorczych lub listew zaciskowych. Konstrukcja zapewnia niską rezystancję styku oraz odporność na obciążenia mechaniczne.

• Przekrój 150 mm²: dedykowany do przewodów o dużej średnicy, gwarantuje niskie straty mocy i bezpieczne przenoszenie wysokich prądów bez ryzyka przegrzania złącza.
• Otwór pod śrubę M16: umożliwia stabilne i powtarzalne mocowanie do szyn zbiorczych, rozdzielnic głównych lub zacisków przepustowych.
• Kąt 90° (wykonanie K90R): ułatwia prowadzenie kabli w ograniczonej przestrzeni, redukuje naprężenia na połączeniu i upraszcza montaż w rozdzielnicach modułowych.
• Konstrukcja rurowa: zapewnia dużą powierzchnię styku oraz równomierny rozkład siły docisku, co wpływa na niską rezystancję przejścia.
• Uniwersalne zastosowanie: kompatybilna z typowymi szynami zbiorczymi i listwami zaciskowymi stosowanymi w rozdzielnicach przemysłowych i budynkowych.

Zgodność z Normami

Końcówka rurowa kątowa K90R 150/16 jest produkowana zgodnie z europejskimi standardami jakości oraz posiada oznakowanie CE. Dopuszczona do stosowania w instalacjach elektrycznych zgodnie z wymaganiami norm PN-EN. W celu uzyskania szczegółowych certyfikatów oraz deklaracji zgodności należy skontaktować się z producentem.

Zastosowanie

Końcówka przeznaczona jest do trwałego łączenia przewodów w instalacjach o dużym przekroju – zarówno w rozdzielnicach głównych, jak i w systemach szyn zbiorczych. Sprawdza się w obiektach przemysłowych, komercyjnych oraz w infrastrukturze energetycznej.

• Przyłączanie kabli energetycznych do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Wykonywanie połączeń w listwach zaciskowych oraz zaciskach przepustowych w układach automatyki i sterowania.
• Montaż w instalacjach o zwiększonych wymaganiach mechanicznych (np. w szafach sterowniczych na halach produkcyjnych).
• Zastosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej i obiektach przemysłowych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak potencjału. Końcówkę należy zamocować na szynie zbiorczej lub listwie za pomocą śruby M16 z momentem dokręcania zgodnym z dokumentacją techniczną producenta. Przekrój przewodu powinien być odpowiednio przygotowany (odizolowany, oczyszczony) i ściśle dopasowany do końcówki. Stosuj narzędzia zalecane do zaciskania końcówek rurowych, aby uniknąć uszkodzenia izolacji i zapewnić niską rezystancję połączenia.

FAQ

• Czy końcówka K90R 150/16 jest przeznaczona do przewodów aluminiowych czy miedzianych? W danych produktu nie podano materiału, z którego wykonana jest końcówka. Przed zakupem zalecamy sprawdzenie specyfikacji w karcie katalogowej producenta – typowo końcówki rurowe są dostępne w wersji miedzianej lub aluminiowej, co wpływa na dobór do rodzaju przewodu.
• Jaki moment dokręcania śruby M16 należy zastosować? Momen dokręcania zależy od materiału końcówki oraz zakresu zalecanego przez producenta. Ponieważ nie został podany w danych wejściowych, należy kierować się dokumentacją techniczną danego wyrobu lub standardowymi wartościami dla połączeń śrubowych M16 w instalacjach elektrycznych (np. 40–60 Nm dla stali/ miedzi).
• Czy końcówka nadaje się do montażu w rozdzielnicach modułowych o szerokości 18 mm? Końcówka ma otwór M16 i przeznaczona jest do szyn zbiorczych lub listew zaciskowych, a nie bezpośrednio do aparatów modułowych. W rozdzielnicach stosuje się ją jako element przyłączeniowy do szyn głównych – nie montuje się jej na szynie DIN 35 mm.
