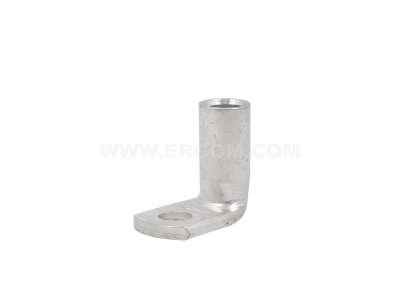

Końcówka rurowa kątowa K90R 120/16, przekrój: 120mm2, otwór pod śrubę M16 /10 | E11KM-01040104302 Ergom

Alternatywny kod produktu: K90R 120/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R o przekroju 120 mm² i otworze pod śrubę M16 to element łączeniowy przeznaczony do wykonywania bezpiecznych połączeń kablowych w instalacjach elektrycznych. Symbol E11KM-01040104302. Kątowa konstrukcja ułatwia prowadzenie przewodów w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych.

• Przekrój 120 mm²: zapewnia odpowiednią przewodność dla przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających.
• Otwór pod śrubę M16: umożliwia solidne mocowanie na szynach lub listwach zaciskowych z wykorzystaniem standardowych elementów złącznych.
• Kątowa budowa (K90R): pozwala na zmianę kierunku wyprowadzenia kabla pod kątem prostym, co oszczędza miejsce i ułatwia uporządkowanie instalacji.
• Wykonanie rurowe: zapewnia pewny zacisk na żyłach przewodu po odpowiednim zaciśnięciu narzędziem, gwarantując niską rezystancję przejścia.
• Uniwersalne zastosowanie: kompatybilna z przewodami miedzianymi (Cu) o odpowiednim przekroju, stosowana zarówno w instalacjach przemysłowych, jak i budynkowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN dla końcówek kablowych. Posiada oznaczenie CE potwierdzające spełnienie wymogów bezpieczeństwa i jakości. W przypadku braku konkretnych numerów norm w dostarczonej dokumentacji technicznej, zaleca się stosowanie zgodnie z przeznaczeniem i wymaganiami projektu instalacji.

Zastosowanie

Końcówka rurowa kątowa K90R 120/16 znajduje zastosowanie w miejscach, gdzie konieczne jest trwałe i bezpieczne połączenie przewodów o dużym przekroju przy jednoczesnym oszczędnym zagospodarowaniu przestrzeni.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – idealna do wyprowadzania kabli na szyny zbiorcze.
• Instalacje w szafach sterowniczych i automatyce przemysłowej – umożliwia porządne ułożenie wiązek przewodów pod kątem.
• Połączenia na listwach zaciskowych i przyłączach aparatury – pewny zacisk śrubą M16 zapewnia niską rezystancję i odporność na wibracje.
• Systemy dystrybucji energii w budynkach komercyjnych i przemysłowych – stosowana w obwodach o dużym poborze prądu.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę montuje się na szynie TH35 (DIN) lub bezpośrednio na listwie zaciskowej za pomocą śruby M16. Przed zaciśnięciem przewodu należy zdjąć izolację na odpowiednią długość i umieścić go w końcówce, a następnie zaciśnąć narzędziem (zaciskarką) zgodnie z zaleceniami producenta. Moment dokręcania śruby oraz przekrój przewodu należy dobrać zgodnie z dokumentacją techniczną produktu i normami instalacyjnymi.

FAQ

• Z jakiego materiału wykonana jest końcówka? Producent nie podał jednoznacznie materiału w dostarczonych danych. Standardowo końcówki rurowe tego typu wykonywane są z miedzi elektrolitycznej (Cu) w celu zapewnienia niskiej rezystancji i dobrej przewodności.
• Czy końcówka nadaje się do przewodów aluminiowych? W danych nie określono kompatybilności z aluminium. Z reguły końcówki miedziane stosuje się do przewodów miedzianych; do aluminium wymagane są specjalne końcówki bimetaliczne. Przed użyciem sprawdź dokumentację producenta.
• Jakiego narzędzia użyć do zaciśnięcia? Do końcówek rurowych o przekroju 120 mm² zaleca się użycie hydraulicznej zaciskarki matrycowej o odpowiedniej wielkości matrycy (zgodnej z przekrojem). Należy postępować według instrukcji producenta narzędzia, aby uzyskać prawidłowe połączenie.
