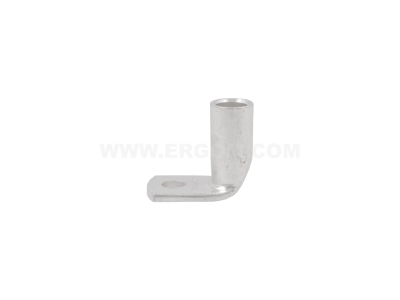

Końcówka rurowa kątowa K90R 120/10 przekrój: 120mm2, otwór pod śrubę M10 /50 | E11KM-01040104000 Ergom

Alternatywny kod produktu: K90R 120/10 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R 120/10 (symbol E11KM-01040104000) przeznaczona jest do zakańczania przewodów o przekroju 120mm². Otwór pod śrubę M10 umożliwia pewne przykręcenie do szyny zbiorczej, zacisku aparatu lub innego elementu instalacji. Wykonana z miedzi cynowanej, łączy wysoką przewodność elektryczną z odpornością na korozję. Montaż odbywa się przez zaciśnięcie praską, co gwarantuje trwałe i powtarzalne połączenie mechaniczne i elektryczne.

• Przekrój 120mm²: umożliwia bezpieczne łączenie przewodów o dużym obciążeniu prądowym, stosowanych w rozdzielnicach głównych i magistralach energetycznych.
• Otwór M10: kompatybilny ze standardowymi śrubami M10, zapewnia łatwe mocowanie do szyn zbiorczych oraz aparatury modułowej z zaciskami śrubowymi.
• Miedź cynowana: wysoka przewodność elektryczna, odporność na utlenianie i korozję – dłuższa żywotność połączeń w trudnych warunkach środowiskowych.
• Kątowa konstrukcja: ułatwia prowadzenie przewodu pod kątem 90°, co jest szczególnie przydatne w ciasnych rozdzielnicach i przy szynach zbiorczych.
• Zaciskanie praską: metoda łączenia zgodna z dobrymi praktykami instalacyjnymi – połączenie odporne na wibracje i zmiany temperatury, bez ryzyka luzowania się styku.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących końcówek kablowych do łączeń mechanicznych i elektrycznych w instalacjach niskonapięciowych. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Konstrukcja i materiały zapewniają bezpieczną eksploatację w typowych warunkach pracy.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i niskorezystancyjne połączenie przewodu o przekroju 120mm² z elementami instalacji elektrycznej.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach (szyny zbiorcze, listwy zaciskowe).
• Podłączanie kabli do aparatury modułowej – styczników, wyłączników, przełączników z zaciskami śrubowymi M10.
• Wykonywanie połączeń w zestawach szyn zbiorczych w systemach automatyki przemysłowej i sterowania PLC.
• Instalacje fotowoltaiczne oraz zasilania rezerwowego, gdzie wymagana jest odporność na podwyższone temperatury i pewność styku.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Do zaciskania używaj praski z odpowiednią matrycą dopasowaną do przekroju 120mm² – postępuj zgodnie z instrukcją producenta narzędzia. Przekrój przewodu musi być zgodny z końcówką (120mm²). Mocowanie śrubą M10: dokręcaj momentem określonym w dokumentacji producenta (zalecany moment ok. 15–20 Nm, ale należy sprawdzić dla konkretnej śruby). Zastosuj podkładkę i nakrętkę zabezpieczającą przed samoodkręceniem.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana. Należy zachować odpowiednie odstępy powietrzne i powierzchniowe między częściami pod napięciem a obudową.
• Do jakiego typu przewodu pasuje? Do miedzianych przewodów linkowych lub pełnych o przekroju 120mm². Przed zaciskaniem zdejmij izolację na długość zgodną z końcówką (zwykle długość tulei).
• Czy można ją stosować na zewnątrz? Miedź cynowana jest odporna na wilgoć i korozję, co umożliwia stosowanie w warunkach podwyższonej wilgotności. W instalacjach zewnętrznych zaleca się jednak dodatkową ochronę przed bezpośrednim działaniem deszczu lub promieni UV (np. obudowa IP65).
