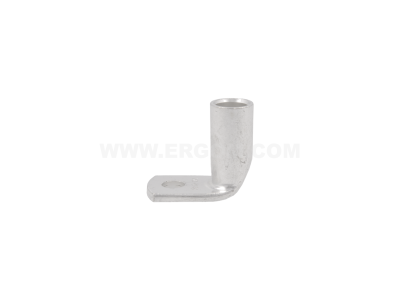

Końcówka rurowa kątowa K90R 120/10 przekrój: 120mm2, otwór pod śrubę M10 /10 | E11KM-01040104002 Ergom

Alternatywny kod produktu: K90R 120/10 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R 120/10 (symbol E11KM-01040104002) przeznaczona jest do łączenia przewodów i szyn zbiorczych o przekroju 120 mm². Wyposażona w otwór montażowy M10, zapewnia pewne i trwałe połączenie śrubowe w instalacjach elektroenergetycznych. Kątowa konstrukcja ułatwia montaż w miejscach o ograniczonej przestrzeni, co przekłada się na większą elastyczność aranżacji rozdzielnic i szaf sterowniczych.

• Przekrój 120 mm²: Przystosowana do łączenia przewodów o dużym przekroju, stosowanych w głównych obwodach zasilających – gwarantuje niską rezystancję połączenia i niezawodność w systemach o wysokim obciążeniu.
• Otwór montażowy M10: Umożliwia solidne skręcenie z szyną lub drugim przewodem za pomocą śruby M10, co zapewnia mechaniczną wytrzymałość i pewność styku elektrycznego.
• Kątowa budowa: Kąt 90° ułatwia prowadzenie przewodów w ciasnych rozdzielnicach, redukując naprężenia i minimalizując ryzyko uszkodzenia izolacji.
• Konstrukcja rurowa: Zapewnia dużą powierzchnię styku oraz odporność na odkształcenia podczas dokręcania, co przekłada się na stabilność połączenia w długim okresie eksploatacji.
• Uniwersalność zastosowania: Może być stosowana zarówno z przewodami wielodrutowymi, jak i szynami zbiorczymi, co czyni ją wszechstronnym elementem w systemach elektroenergetycznych.

Zgodność z Normami

Końcówka rurowa kątowa K90R 120/10 została wyprodukowana zgodnie z obowiązującymi normami europejskimi i standardami DIN, posiada certyfikat CE. Produkt spełnia wymagania dotyczące wytrzymałości mechanicznej i elektrycznej stawiane złączom kablowym w instalacjach niskiego i średniego napięcia.

Zastosowanie

Końcówka przeznaczona jest do tworzenia stałych, rozłączalnych połączeń w instalacjach elektrycznych – szczególnie tam, gdzie wymagana jest wysoka obciążalność prądowa i niezawodność styków.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie szyn zbiorczych w szafach sterowniczych i rozdzielczych.
• Tworzenie połączeń w obwodach transformatorów, agregatów prądotwórczych i dużych odbiorników przemysłowych.
• Montaż w instalacjach fotowoltaicznych, gdzie wymagane są połączenia o dużym przekroju i niskiej rezystancji.

Wskazówki Montażowe

Montaż i podłączanie końcówki powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Końcówkę należy osadzić na przewodzie o przekroju 120 mm² przy użyciu odpowiedniego narzędzia do zaciskania (zgodnego z zaleceniami producenta) lub dokręcić śrubą M10 z momentem podanym w dokumentacji technicznej. Przekrój przewodu musi być dobrany do obciążenia instalacji. Po zakończeniu prac zaleca się sprawdzenie pewności połączenia oraz izolacji.

FAQ

• Czy końcówka K90R 120/10 nadaje się do przewodów linkowych? Tak, konstrukcja rurowa umożliwia pewne zaciśnięcie zarówno na przewodach linkowych, jak i pełnych o przekroju 120 mm².
• Jaki otwór montażowy posiada końcówka? Otwór jest przystosowany do śruby M10, co pozwala na standardowe połączenie z szynami lub innymi końcówkami.
• Czy końcówka wymaga dodatkowej izolacji po zamontowaniu? Końcówka nie jest izolowana – po montażu należy zabezpieczyć miejsce połączenia przed przypadkowym dotykiem (np. osłoną lub taśmą izolacyjną) zgodnie z obowiązującymi przepisami.
