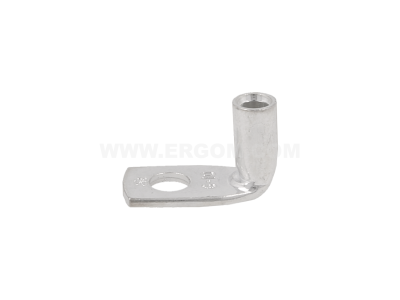

Końcówka rurowa kątowa K90R 10/6 przekrój: 10mm2, otwór pod śrubę M6 | E11KM-01040100200 Ergom

Alternatywny kod produktu: K90R 10/6 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R o symbolu E11KM-01040100200 to element umożliwiający pewne i trwałe przyłączanie przewodów o przekroju 10 mm² do zacisków śrubowych M6. Kątowa konstrukcja ułatwia montaż w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic, minimalizując ryzyko niekontrolowanego zgięcia przewodu.

• Przekrój 10 mm²: Odpowiedni dla przewodów średniej mocy, zapewnia niską rezystancję połączenia i pewny przepływ prądu bez nadmiernego nagrzewania.
• Otwór pod śrubę M6: Kompatybilny z typowymi zaciskami aparatury modułowej, rozłączników, styczników i szyn zbiorczych – gwarantuje stabilne i powtarzalne połączenie.
• Kąt 90° (K90R): Umożliwia poprowadzenie przewodu pod kątem prostym, co oszczędza miejsce w rozdzielnicy i ułatwia zachowanie ładnego okablowania.
• Wykonanie rurowe: Zapewnia wysoką wytrzymałość mechaniczną i odporność na wibracje, a jednocześnie chroni przewód przed uszkodzeniami przy dociąganiu śruby.
• Uniwersalne zastosowanie: Końcówka nadaje się zarówno do obwodów sterowniczych, jak i zasilających w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt jest zgodny z europejskimi standardami jakości i bezpieczeństwa, posiada oznaczenie CE. Wykonanie oraz materiały spełniają wymagania typowe dla końcówek rurowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka rurowa kątowa K90R dedykowana jest do profesjonalnych instalacji elektrycznych, w których wymagane jest niezawodne i uporządkowane okablowanie. Sprawdza się szczególnie w:

• Przyłączaniu przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączeniu przewodów z zaciskami styczników, wyłączników nadprądowych i przełączników.
• Okablowaniu szaf sterowniczych PLC oraz systemów automatyki budynkowej.
• Instalacjach fotowoltaicznych i rozdzielnicach przemysłowych, gdzie wymagana jest pewność i powtarzalność połączeń.

Wskazówki Montażowe

Montaż i demontaż końcówki powinien być wykonywany przez osoby z uprawnieniami SEP (do 1 kV lub wyższymi). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przewód o przekroju 10 mm² należy odizolować na długość odpowiadającą tulei końcówki, a następnie zaciśniąć końcówkę odpowiednią szczęką zaciskową (np. ręczne lub hydrauliczne narzędzie zaciskowe). Otwór M6 pod śrubę – moment dokręcania zgodny z dokumentacją producenta aparatu, do którego końcówka jest przyłączana. Upewnij się, że zaciśnięty przewód jest stabilny i nie ma luzów.

FAQ

• Jaki materiał jest użyty w końcówce? Dane producenta nie określają konkretnego materiału. Końcówki rurowe w standardzie wykonane są zwykle z miedzi lub mosiądzu – w razie wątpliwości skontaktuj się z dystrybutorem.
• Czy końcówkę można stosować w obwodach prądu stałego? Tak, końcówka rurowa nie jest polaryzowana i może być używana zarówno w obwodach AC, jak i DC, pod warunkiem że dobór przekroju przewodu odpowiada obciążeniu prądowemu.
• Jaki otwór pod śrubę posiada model K90R? Otwór jest przystosowany do śruby M6 – średnica otworu wynosi standardowo około 6,5 mm, co umożliwia łatwy montaż na typowych zaciskach śrubowych aparatury modułowej.
