Końcówka rurowa kątowa K90R 10/10, przekrój: 10mm2, otwór pod śrubę M10 | E11KM-01040100400 Ergom

Alternatywny kod produktu: K90R 10/10 (100 SZT.)

Opis i Kluczowe Cechy

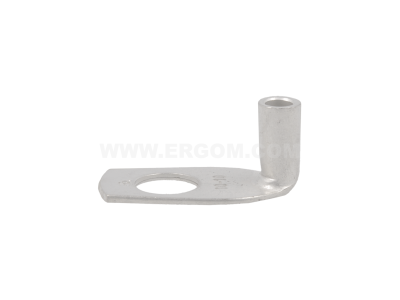

Końcówka rurowa kątowa K90R (symbol E11KM-01040100400) to element łączeniowy przeznaczony do przewodów o przekroju 10 mm², wyposażony w otwór montażowy M10. Kątowa konstrukcja ułatwia prowadzenie przewodów w ciasnych przestrzeniach szaf sterowniczych i rozdzielnic, zapewniając trwałe i bezpieczne połączenie mechaniczne.

• Przekrój przewodu 10 mm²: przystosowany do typowych obciążeń w instalacjach elektrycznych, gwarantuje pewny kontakt przy zachowaniu normatywnego zacisku.
• Otwór pod śrubę M10: umożliwia montaż na szynie lub płycie montażowej za pomocą standardowych elementów złącznych, co skraca czas instalacji.
• Kąt 90° (K90R): optymalne prowadzenie kabli w ograniczonej przestrzeni, redukuje naprężenia na zaciskach i zwiększa trwałość połączenia.
• Konstrukcja rurowa: zapewnia dużą powierzchnię styku i niską rezystancję przejścia, co ogranicza nagrzewanie się złącza.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z ogólnie przyjętymi standardami branży elektrycznej oraz posiada oznaczenie CE. Spełnia wymagania wytrzymałości mechanicznej i elektrycznej typowe dla elementów łączeniowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu z szyną, wyłącznikiem lub innym zaciskiem.

• Podłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli zasilających w szafach sterowniczych i automatyce przemysłowej.
• Montaż przy aparaturze modułowej (styczniki, wyłączniki, bezpieczniki) z zaciskami śrubowymi M10.
• Tworzenie punktów odgałęźnych w instalacjach o dużych przekrojach przewodów.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Końcówkę nakładać na ogołocony przewód o przekroju 10 mm², a następnie zaciśnąć odpowiednią tulejką przy użyciu narzędzia zaciskowego zgodnego z DIN 46267. Otwór M10 umożliwia montaż na szynie lub płycie za pomocą śruby M10 z podkładką – moment dokręcania należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodu musi być dobrany do obciążalności prądowej obwodu.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona końcówka K90R? Końcówka jest dedykowana do przewodów o przekroju 10 mm². Przed montażem należy sprawdzić zgodność średnicy tulei z faktycznym przekrojem żyły.
• Jaki otwór montażowy ma końcówka? Otwór jest przystosowany do śruby M10, co pozwala na uniwersalny montaż na standardowych szynach i płytach.
• Czy do montażu potrzebne są specjalne narzędzia? Tak, do prawidłowego zaciśnięcia końcówki na przewodzie wymagane są szczęki zaciskowe dedykowane do tulejek rurowych o przekroju 10 mm². Montaż bez odpowiedniego narzędzia może skutkować niepewnym połączeniem.
