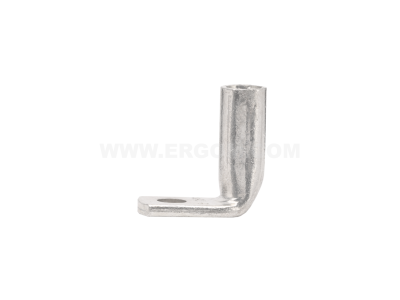

Końcówka rurowa kątowa K90D 35/12 przekrój: 35mm2, otwór pod śrubę M12 /100 | E11KM-02030101500 Ergom

Alternatywny kod produktu: K90D 35/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90D 35/12 (symbol E11KM-02030101500) przeznaczona jest do zakańczania przewodów miedzianych o przekroju 35 mm² i łączenia ich z zaciskami śrubowymi M12. Wykonana z miedzi cynowanej, zapewnia niską rezystancję styku i odporność na korozję. Kątowe ukształtowanie ułatwia prowadzenie przewodu w ciasnych rozdzielnicach i szafach sterowniczych.

• Przekrój 35 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – gwarantuje pewne połączenie przy wysokich prądach roboczych.
• Otwór pod śrubę M12: pasuje do standardowych śrub i szyn zbiorczych M12, co pozwala na stabilne mocowanie bez dodatkowych przejściówek.
• Kątowe ukształtowanie: oszczędza miejsce w rozdzielnicy i redukuje naprężenia na kablu, ułatwiając prowadzenie instalacji.
• Miedź cynowana: materiał łączy doskonałą przewodność elektryczną z ochroną przed utlenianiem – połączenie zachowuje niską rezystancję przez lata eksploatacji.
• Zaciskanie za pomocą praski: trwałe i powtarzalne połączenie mechaniczne, odporne na wibracje i obciążenia termiczne.

Zgodność z Normami

Końcówka została wyprodukowana zgodnie z wymaganiami europejskich norm dotyczących końcówek kablowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Wykonanie z miedzi cynowanej oraz precyzyjna średnica otworu gwarantują właściwości użytkowe wymagane w instalacjach niskiego napięcia.

Zastosowanie

Końcówka kątowa K90D sprawdza się wszędzie tam, gdzie przewód o przekroju 35 mm² musi być pewnie podłączony do śruby M12 – w rozdzielnicach, szafach sterowniczych, przyłączach maszyn i urządzeń.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli z szynami zbiorczymi M12 w instalacjach przemysłowych.
• Podłączanie przewodów do zacisków śrubowych aparatury modułowej (wyłączniki, styczniki) w szafach sterowniczych.
• Wykonywanie połączeń w węzłach uziemiających i połączeniach wyrównawczych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od zakresu prac). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę zaciska się na odizolowanym końcu przewodu dedykowaną praską, stosując odpowiednią matrycę dla przekroju 35 mm². Moment dokręcania śruby M12 – zgodnie z dokumentacją producenta aparatu lub szyny zbiorczej. Przekrój przewodu musi być zgodny z parametrami końcówki.

FAQ

• Czy końcówka nadaje się do przewodów aluminiowych? Nie, jest przeznaczona wyłącznie do przewodów miedzianych. Przewody aluminiowe wymagają końcówek z materiałów i powłok kompatybilnych z aluminium.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M12 (średnica 12 mm). Pasuje do standardowych śrub i szyn zbiorczych M12.
• Czy końcówka jest izolowana? Nie, to końcówka nieizolowana (goła). Po zamontowaniu należy zadbać o odpowiednią odległość od części przewodzących i zastosować osłony izolacyjne w razie potrzeby.
