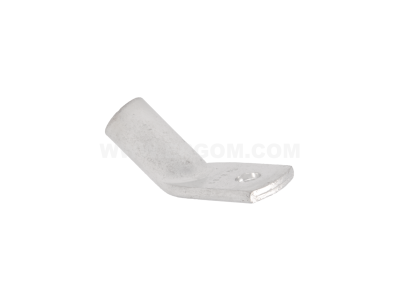

Końcówka rurowa kątowa K45R 95/8 przekrój: 95mm2, otwór pod śrubę M8 /50 | E11KM-01050103700 Ergom

Alternatywny kod produktu: K45R 95/8 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K45R (symbol E11KM-01050103700) przeznaczona do zaciskania na przewodach o przekroju 95 mm². Wyposażona w otwór montażowy M8, co zapewnia kompatybilność z typowymi śrubami i połączeniami śrubowymi. Długość całkowita 50 mm. Kątowa konstrukcja ułatwia prowadzenie przewodów w ograniczonej przestrzeni, minimalizując promień gięcia kabla.

• Przekrój 95 mm²: Umożliwia bezpieczne przyłączanie przewodów o dużym przekroju, zapewniając niską rezystancję styku i odporność na obciążenia prądowe zgodne z dobranym bezpiecznikiem.
• Otwór M8: Standardowy rozmiar śruby ułatwia szybki i pewny montaż w szynach, listwach zaciskowych lub bezpośrednio na aparaturze.
• Kątowa budowa: Umożliwia poprowadzenie przewodu pod kątem 90°, co oszczędza miejsce w szafach sterowniczych i rozdzielnicach oraz redukuje naprężenia na połączeniu.
• Długość całkowita 50 mm: Kompaktowy wymiar pozwala na instalację w ciasnych korytkach kablowych i przy ograniczonej przestrzeni montażowej.
• Konstrukcja rurowa: Zapewnia trwałe połączenie po zaciśnięciu odpowiednią tulejką, odporne na wibracje i obciążenia mechaniczne.

Zgodność z Normami

Końcówka rurowa kątowa K45R została zaprojektowana zgodnie z ogólnie przyjętymi standardami branży elektrotechnicznej. Spełnia wymagania dyrektyw UE dotyczących niskiego napięcia i posiada oznaczenie CE. Zaleca się stosowanie zgodnie z przepisami krajowymi oraz wytycznymi producenta narzędzi zaciskowych.

Zastosowanie

Końcówka dedykowana do wykonywania trwałych i bezpiecznych połączeń kabli w instalacjach elektrycznych o przekroju 95 mm². Sprawdza się w następujących scenariuszach:

• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia w szafach sterowniczych automatyki przemysłowej i maszyn.
• Zaciskanie kabli dołączanych do styczników, wyłączników mocy i bezpieczników.
• Instalacje w systemach dystrybucji energii odnawialnej, np. w inwerterach fotowoltaicznych.

Wskazówki Montażowe

Montaż i zaciskanie końcówki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest zabezpieczony przed przypadkowym załączeniem. Końcówkę należy zaciśnąć na przewodzie za pomocą odpowiedniej tulejki zaciskowej oraz narzędzia (praski) zgodnie z zaleceniami producenta. Moment dokręcania śruby mocującej (M8) – według dokumentacji technicznej. Przekrój przewodu powinien być dobrany do obciążenia prądowego instalacji.

FAQ

• Czy końcówka nadaje się do przewodów o przekroju mniejszym niż 95 mm²? Nie. Końcówka jest dedykowana wyłącznie do przewodów o przekroju 95 mm² – stosowanie z mniejszymi przekrojami może skutkować luzem i zwiększoną rezystancją połączenia.
• Jakiego narzędzia użyć do zaciskania? Do montażu zaleca się stosowanie praski ręcznej lub hydraulicznej z matrycą dedykowaną do końcówek rurowych o przekroju 95 mm². Należy postępować zgodnie z instrukcją producenta narzędzia.
• Czy końcówka jest izolowana? Produkt to końcówka nieizolowana, przeznaczona do stosowania na gołych przewodach. Po montażu miejsce połączenia należy zabezpieczyć zgodnie z wymogami ochrony przeciwporażeniowej (np. osłona zacisków, izolacja termokurczliwa).
