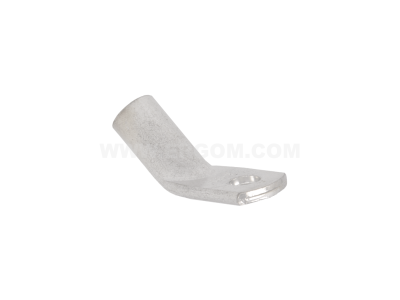

Końcówka rurowa kątowa K45R 50/8 przekrój: 50mm2, otwór pod śrubę M8 /100 | E11KM-01050102400 Ergom

Alternatywny kod produktu: K45R 50/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K45R (symbol E11KM-01050102400) to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 50mm². Wyposażona w otwór pod śrubę M8, umożliwia bezpieczne i trwałe połączenie mechaniczne z szynami lub listwami zaciskowymi. Kątowa konstrukcja ułatwia montaż w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych. Opakowanie zbiorcze 100 sztuk zapewnia ekonomiczne zaopatrzenie dla instalacji o większej skali.

• Przekrój 50mm²: gwarantuje wysoką przewodność i bezpieczne łączenie przewodów o znacznym obciążeniu prądowym, minimalizując ryzyko przegrzania miejsca styku.
• Otwór pod śrubę M8: standardowy wymiar umożliwia szybkie i pewne przykręcenie do szyn zbiorczych, listew lub zacisków aparatury modułowej.
• Kątowa budowa: ułatwia prowadzenie kabli w ograniczonej przestrzeni, redukując naprężenia na przewodzie i ryzyko uszkodzenia izolacji.
• Rodzaj końcówki: rurowa (tulejkowa) z obejmą kablową: zapewnia dużą powierzchnię styku i równomierny rozkład sił zacisku, co przekłada się na niską rezystancję przejścia i długotrwałą niezawodność połączenia.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie do standardowych instalacji – idealne dla firm wykonawczych i serwisowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Wykonany zgodnie z ogólnie przyjętymi standardami dla końcówek kablowych stosowanych w instalacjach niskiego napięcia. Brak odrębnych certyfikatów branżowych w dostarczonej dokumentacji – zaleca się montaż zgodnie z dobrą praktyką inżynierską.

Zastosowanie

Końcówka rurowa kątowa K45R znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe połączenie przewodu o dużym przekroju z aparaturą modułową, szyną zbiorczą lub listwą zaciskową. Sprawdza się zarówno w energetyce, jak i automatyce przemysłowej.

• Łączenie przewodów zasilających z wyłącznikami, stycznikami i rozłącznikami w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie kabli do szyn zbiorczych w szafach dystrybucyjnych oraz w systemach fotowoltaicznych.
• Wykonywanie połączeń w obwodach pomocniczych (sterowanie, sygnalizacja) – zarówno w instalacjach przemysłowych, jak i budynkowych.
• Stosowanie w zestawach rezerwowych zasilania (UPS, agregaty) jako element łączący przewody o znacznych przekrojach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę zaciskać na przewodzie za pomocą prasy hydraulicznej lub ręcznej z matrycą dostosowaną do przekroju 50mm² (zgodnie z zaleceniami producenta narzędzia). Po zaciskaniu sprawdzić mechaniczną wytrzymałość połączenia oraz poprawność kontaktu. Otwór M8 umożliwia przykręcenie śrubą z momentem dokręcania zgodnym z dokumentacją montowanej aparatury. Do łączenia stosować wyłącznie przewody o odpowiednim przekroju i izolacji.

FAQ

• Czy końcówka nadaje się do kabli linkowych? Tak, końcówka rurowa K45R jest przeznaczona do zaciskania na przewodach linkowych (wielodrutowych) o przekroju 50mm². Przed zaciskiem należy usunąć izolację na długość odpowiadającą tulei.
• Jakiego narzędzia użyć do zaciskania? Zaleca się stosowanie praski hydraulicznej lub ręcznej z wymienną matrycą dostosowaną do przekroju 50mm². Należy postępować zgodnie z instrukcją narzędzia, aby zapewnić prawidłowy profil zacisku.
• Czy końcówka ma określony stopień ochrony IP? Końcówka jako element łączący nie posiada własnego stopnia ochrony IP. Po zamontowaniu w rozdzielnicy lub puszce ochronę zapewnia obudowa danego urządzenia.
