Końcówka rurowa kątowa K45R 240/12 przekrój: 240mm2, otwór pod śrubę M12 /50 | E11KM-01050106100 Ergom

Alternatywny kod produktu: K45R 240/12 (50 SZT.)

Opis i Kluczowe Cechy

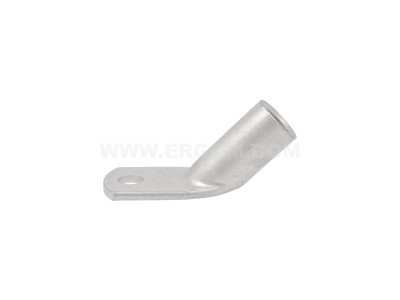

Końcówka rurowa kątowa K45R o symbolu E11KM-01050106100 to profesjonalne złącze do przewodów o przekroju 240 mm², wyposażone w otwór montażowy M12. Wykonana z miedzi z galwaniczną powłoką cynową, łączy wysoką przewodność elektryczną z odpornością na korozję. Kątowe ukształtowanie ułatwia prowadzenie instalacji w ciasnych rozdzielnicach i szafach sterowniczych.

• Przekrój 240 mm²: dedykowana do przewodów o dużym przekroju – gwarantuje niską rezystancję i pewny przepływ wysokich prądów bez nadmiernego nagrzewania.
• Otwór pod śrubę M12: standardowy rozmiar dla przyłączania do szyn zbiorczych, listew zaciskowych lub aparatury – kompatybilność z typowymi elementami instalacji.
• Miedź cynowana: doskonałe przewodnictwo elektryczne połączone z ochroną przed utlenianiem i działaniem wilgoci – długa żywotność połączenia.
• Kątowa konstrukcja: umożliwia elastyczne dopasowanie toru przewodu w miejscach o ograniczonej przestrzeni, redukując naprężenia na zaciskach.
• Montaż przez zaciskanie (praska): mechanicznie trwałe i elektrycznie pewne połączenie, zgodne z dobrymi praktykami instalacyjnymi.

Zgodność z Normami

Końcówka K45R została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla złączy kablowych. Posiada deklarację zgodności CE. Wykonanie z miedzi cynowanej oraz proces zaciskania spełniają standardy branży elektroinstalacyjnej dla połączeń niskiego napięcia.

Zastosowanie

Końcówka kątowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu o dużym przekroju, zwłaszcza w warunkach ograniczonej przestrzeni montażowej.

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Zakańczanie przewodów w szafach sterowniczych i zasilających – np. przy stycznikach, wyłącznikach mocy.
• Łączenie kabli w instalacjach przemysłowych i budynkowych – szczególnie w miejscach wymagających odgięcia toru kabla.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Końcówkę mocuje się na przewodzie za pomocą praski hydraulicznej lub mechanicznej, stosując odpowiednią matrycę dobraną do przekroju 240 mm². Siłę zacisku oraz moment dokręcania śruby M12 należy stosować zgodnie z dokumentacją producenta lub ogólnymi wytycznymi dla połączeń śrubowych. Przekrój przewodu musi być zgodny z przekrojem końcówki.

FAQ

• Z jakiego materiału wykonana jest końcówka? Końcówka K45R wykonana jest z miedzi elektrolitycznej pokrytej warstwą cyny. Zapewnia to niską rezystancję oraz ochronę antykorozyjną.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę ma średnicę M12 (12 mm), co odpowiada standardowym rozmiarom szyn zbiorczych i zacisków aparatury modułowej.
• Czy końcówkę można montować na przewodzie linkowym? Tak, końcówka jest przystosowana do zaciskania na przewodach miedzianych wielodrutowych (linka) o przekroju 240 mm². Należy użyć odpowiedniej praski i matrycy.
