Końcówka rurowa kątowa K45R 120/10 przekrój: 120mm2, otwór pod śrubę M10 /10 | E11KM-01050104402 Ergom

Alternatywny kod produktu: K45R 120/10 (10 SZT.)

Opis i Kluczowe Cechy

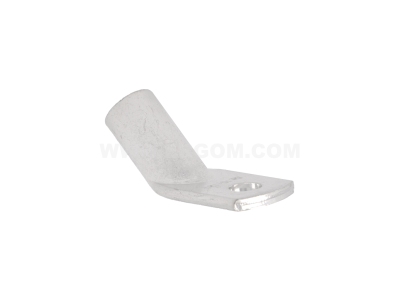

Końcówka rurowa kątowa typu K45R (symbol E11KM-01050104402) przeznaczona jest do zakańczania przewodów o przekroju 120 mm². Wykonana w formie kątowej umożliwia wygodne prowadzenie przewodu przy ograniczonej przestrzeni montażowej. Otwór pod śrubę M10 zapewnia kompatybilność z typowymi zaciskami i szynami przyłączeniowymi w rozdzielnicach oraz szafach sterowniczych.

• Przekrój 120 mm²: Dedykowana do przewodów o znacznym przekroju – gwarantuje niską rezystancję połączenia i bezpieczny przepływ dużych prądów bez ryzyka przegrzania.
• Otwór pod śrubę M10: Pasuje do standardowych łączników i listew zaciskowych – łatwy i pewny montaż mechaniczny z zachowaniem wymaganej siły docisku.
• Konstrukcja kątowa: Ułatwia okablowanie w ciasnych rozdzielnicach, zmniejsza naprężenia na przewodzie i umożliwia estetyczne prowadzenie wiązek.
• Materiał: Wykonana z wysokiej jakości miedzi elektrolitycznej – zapewnia doskonałą przewodność oraz odporność na korozję i utlenianie.
• Oznaczenie przekroju: Wyraźne oznaczenie 120 mm² na końcówce ułatwia identyfikację podczas montażu i późniejszej eksploatacji.

Zgodność z Normami

Końcówka rurowa kątowa K45R spełnia wymagania europejskich norm dotyczących złączy kablowych oraz posiada certyfikat CE. Zalecana do stosowania w instalacjach wykonanych zgodnie z normami IEC i EN.

Zastosowanie

Końcówka kątowa K45R znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne zakończenie przewodu o dużym przekroju – zwłaszcza w miejscach o ograniczonej przestrzeni montażowej.

• Zakończenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie przewodów do szyn zbiorczych, bezpieczników i wyłączników w szafach sterowniczych.
• Montaż w węzłach przyłączeniowych transformatorów, agregatów prądotwórczych i dużych odbiorników.
• Wykorzystanie w instalacjach przemysłowych i energetycznych wymagających wysokiej niezawodności połączeń.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Końcówkę montuje się na przewodzie za pomocą odpowiedniej prasy zaciskowej (zalecane narzędzie zgodne z typem końcówki). Moment dokręcania śruby mocującej (M10) należy dobrać według dokumentacji producenta oraz norm dla połączeń śrubowych. Przekrój przewodu musi być zgodny z oznaczeniem końcówki (120 mm²).

FAQ

• Czy końcówka jest uniwersalna dla wszystkich typów przewodów? Końcówka przeznaczona jest do przewodów miedzianych o przekroju 120 mm². W przypadku przewodów aluminiowych zaleca się stosowanie dedykowanych końcówek bimetalicznych.
• Jaki otwór montażowy posiada końcówka? Otwór pod śrubę ma średnicę M10 – przystosowany do standardowych śrub o gwincie M10.
• Czy końcówka wymaga dodatkowej izolacji po zaciśnięciu? Końcówka K45R nie posiada izolacji – w miejscu montażu należy zapewnić odpowiednią odległość od części pod napięciem oraz zastosować osłony lub kapturki izolacyjne zgodnie z wymaganiami normy.
