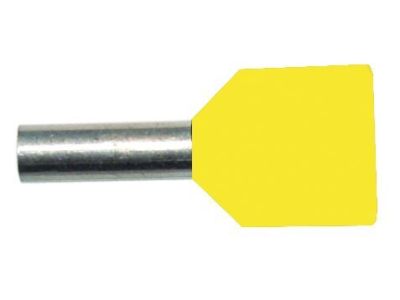

Końcówka rurkowa izolowana 2x6/14 PAEH 600D/14 żółty (opak 100szt) 051467 | 05101094 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana typu twin marki PROTEC, model PAEH 600D/14, to profesjonalne rozwiązanie przeznaczone do precyzyjnego i bezpiecznego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Konstrukcja typu podwójnego pozwala na efektywne mostkowanie oraz optymalizację miejsca w zaciskach aparatury modułowej. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania powierzchniowego skutecznie zabezpiecza element przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji.

• Przekrój znamionowy: Przystosowana do dwóch przewodów o przekroju 6 mm² każdy, co zapewnia stabilne połączenie prądowe.
• Izolacja z polipropylenu: Zastosowany materiał izolacyjny charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na przebicia elektryczne.
• Bezhalogenowość: Produkt jest bezpieczny dla środowiska i użytkowników, nie wydziela toksycznych gazów podczas spalania.
• Odporność termiczna: Wytrzymałość do +105°C pozwala na pracę w wymagających warunkach termicznych wewnątrz rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi osprzętu elektroinstalacyjnego. Zastosowanie miedzi cynowanej oraz bezhalogenowego polipropylenu wpisuje się w wymogi bezpieczeństwa przeciwpożarowego oraz ochrony środowiska. Końcówki spełniają normy techniczne pozwalające na ich stosowanie w profesjonalnych instalacjach przemysłowych i domowych, zapewniając trwałość połączenia zgodną z oczekiwaniami inżynierów elektryków.

Zastosowanie

Końcówki typu twin znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba podłączenia dwóch żył giętkich (linek) do jednego zacisku śrubowego lub sprężynowego. Są niezastąpione przy montażu szaf sterowniczych, rozdzielnic niskiego napięcia oraz w automatyce przemysłowej. Dzięki żółtemu kolorowi izolacji, zgodnemu z kodowaniem kolorystycznym dla danego przekroju, identyfikacja połączeń jest szybka i bezbłędna, co znacząco ułatwia prace serwisowe i montażowe.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Odizoluj końcówki dwóch przewodów na długość odpowiadającą części rurkowej końcówki (14 mm).
• Wprowadzenie żył: Obie żyły należy starannie wprowadzić do wspólnego kołnierza izolacyjnego, upewniając się, że żadne druciki nie wystają poza obrys izolacji.
• Zaciskanie: Użyj profesjonalnej praski dedykowanej do końcówek izolowanych typu twin. Dobór odpowiedniej matrycy gwarantuje, że tulejka zostanie zaciśnięta z odpowiednią siłą, co zapobiegnie wysunięciu się przewodów.
• Kontrola: Po zaciśnięciu sprawdź mechanicznie trwałość połączenia poprzez lekkie pociągnięcie za przewody.

FAQ

1. Czy końcówki można stosować z przewodami typu drut?
Nie, końcówki rurkowe są dedykowane wyłącznie do przewodów typu linka (giętkich), aby zapobiec rozwarstwianiu się drucików i zapewnić odpowiedni docisk w zacisku.

2. Jaka jest długość części stykowej końcówki?
Długość tulejki stykowej wynosi 14 mm, co pozwala na pewne osadzenie w głębokich zaciskach aparatury przemysłowej.

3. Czy izolacja jest odporna na działanie chemikaliów?
Polipropylen użyty do produkcji izolacji wykazuje dobrą odporność na większość rozpuszczalników i kwasów stosowanych w przemyśle, co zwiększa żywotność komponentu w trudnych warunkach.
