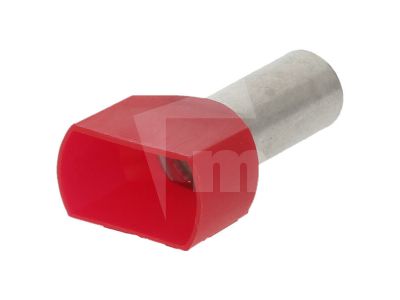

Końcówka rurkowa izolowana 2x10/14 PAEH 1000D/14 czerwona (opak 100szt) 051432 | 05101059 PROTEC.class

Alternatywny kod produktu: 051432

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana typu twin PAEH 1000D/14 marki PROTEC to profesjonalne rozwiązanie przeznaczone do precyzyjnego i bezpiecznego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Konstrukcja typu podwójnego pozwala na efektywne mostkowanie oraz łączenie żył o przekroju znamionowym 10 mm² każda, co jest kluczowe w zaawansowanych systemach rozdzielczych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania powierzchni zabezpiecza element przed utlenianiem i korozją, co znacząco wydłuża żywotność połączenia w trudnych warunkach przemysłowych.

• Konstrukcja Twin: Specjalny kształt kołnierza umożliwia wprowadzenie dwóch izolowanych żył jednocześnie.
• Materiał: Czysta miedź pokryta warstwą cyny dla optymalnego styku elektrycznego.
• Izolacja: Wykonana z polipropylenu, charakteryzująca się brakiem halogenów (bezpieczeństwo pożarowe).
• Odporność termiczna: Stabilna praca w temperaturze do +105°C pozwala na montaż w mocno obciążonych rozdzielnicach.
• Kolorystyka: Czerwony kolor izolacji ułatwia szybką identyfikację przekroju zgodnie ze standardami warsztatowymi.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa obowiązujących w elektrotechnice. Wykorzystanie materiałów bezhalogenowych sprawia, że końcówka spełnia rygorystyczne wymogi dotyczące emisji toksycznych gazów podczas spalania, co jest niezbędne w budynkach użyteczności publicznej. Zastosowana miedź oraz powłoka galwaniczna są zgodne z normami dotyczącymi osprzętu łączeniowego, zapewniając niską rezystancję przejścia i minimalizację strat energii na zaciskach.

Zastosowanie

Końcówki typu twin 2x10/14 znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba podłączenia dwóch przewodów do jednego zacisku aparatu elektrycznego, np. wyłącznika nadprądowego, stycznika czy bloku rozdzielczego. Są niezastąpione w prefabrykacji szaf sterowniczych, automatyce przemysłowej oraz w instalacjach elektroenergetycznych, gdzie wymagana jest wysoka estetyka i pewność połączenia. Dzięki długości części stykowej wynoszącej 14 mm, końcówka idealnie pasuje do głębokich zacisków windowych stosowanych w nowoczesnej aparaturze modułowej.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Odizoluj obie żyły na długość odpowiadającą części rurkowej końcówki (ok. 14-15 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie: Umieść obie żyły wewnątrz polipropylenowego kołnierza tak, aby izolacja przewodów oparła się o wewnętrzną krawędź tulejki.
• Zaciskanie: Użyj profesjonalnej praski dedykowanej do końcówek izolowanych typu twin. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulei na miedzi.
• Kontrola: Po zaprasowaniu sprawdź, czy końcówka trzyma się pewnie na przewodach i czy żadne druciki nie wystają poza obręb izolacji.

FAQ

• Czy końcówki są odporne na wysokie temperatury? Tak, izolacja z polipropylenu wytrzymuje temperaturę ciągłą do +105°C, co jest standardem w profesjonalnych aplikacjach przemysłowych.
• Co oznacza, że produkt jest bezhalogenowy? Oznacza to, że w przypadku pożaru izolacja nie wydziela korozyjnych i toksycznych gazów (takich jak chlor czy fluor), co chroni zdrowie ludzi i zapobiega korozji elektroniki w pobliżu pożaru.
• Czy można stosować te końcówki do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia przewodów miedzianych (linek).
