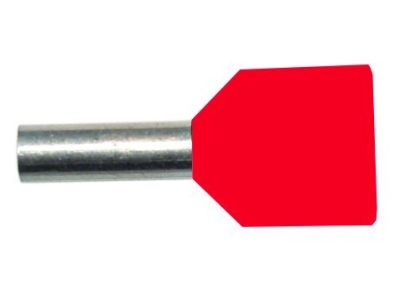

Końcówka rurkowa izolowana 2x1/8 PAEH 100D/8 czerwona (opak 500szt.) 051435 | 05101062 PROTEC.class

Alternatywny kod produktu: 051435

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana typu twin (podwójna) przeznaczona do zaciskania dwóch przewodów w jednej tulei. Wykonana z ocynkowanej miedzi, z izolacją z polipropylenu (bezhalogenową). Odporność temperaturowa do +105°C. Kolor czerwony ułatwia identyfikację przekroju. Pakowana w opakowanie 500 sztuk. Symbol katalogowy: 05101062.

• Konstrukcja twin (podwójna): Umożliwia bezpieczne i pewne połączenie dwóch przewodów w jednej końcówce – oszczędność miejsca w rozdzielnicy i skraca czas montażu.
• Materiał: miedź ocynkowana: Zapewnia wysoką przewodność elektryczną oraz odporność na korozję, co przekłada się na trwałość połączenia.
• Izolacja z polipropylenu (bezhalogenowa): W przypadku pożaru nie wydziela toksycznych gazów i kwasów, podnosząc bezpieczeństwo instalacji.
• Odporność temperaturowa do +105°C: Gwarantuje stabilną pracę w podwyższonych temperaturach występujących w obciążonych obwodach.
• Przekrój 2x1 mm²: Dedykowana do przewodów o przekroju 1 mm² – idealna do sterowania i sygnalizacji w aparaturze modułowej.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Dzięki zastosowaniu bezhalogenowego polipropylenu jest zgodna z trendami proekologicznymi w instalacjach elektrycznych.

Zastosowanie

Końcówka rurkowa twin przeznaczona jest do zaciskania dwóch przewodów w jednej operacji. Znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz przy montażu aparatury modułowej.

• Podwójne połączenia w obwodach sterowania styczników, przekaźników i PLC.
• Łączenie dwóch przewodów ochronnych (PE) lub neutralnych (N) we wspólnej szynie zaciskowej.
• Instalacje sygnalizacji i automatyki budynkowej, gdzie wymagane jest zwielokrotnienie punktów przyłączeniowych.
• Montaż wyłączników, przycisków i przełączników, gdy do jednego zacisku trzeba doprowadzić dwa przewody.

Wskazówki Montażowe

Montaż (zaciskanie) powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Do zaciskania należy użyć odpowiednich szczęk zaciskowych dedykowanych do końcówek twin. Przekrój przewodów musi być zgodny z parametrem końcówki (2x1 mm²). Po zacisnięciu sprawdzić wytrzymałość połączenia – nie powinno być luzu. Izolacja nie może być uszkodzona.

FAQ

• Czy końcówka twin nadaje się do dwóch przewodów o różnych przekrojach? Nie, końcówka jest przeznaczona wyłącznie do dwóch przewodów o takim samym przekroju 1 mm². Stosowanie przewodów o różnym przekroju może skutkować nieprawidłowym zaciśnięciem i utratą parametrów elektrycznych.
• Jaki jest stopień ochrony izolacji? Izolacja z polipropylenu zapewnia podstawową ochronę przed dotykiem bezpośrednim (IP2X w stanie zamontowanym). Konkretny stopień ochrony zależy od zastosowanej obudowy lub rozdzielnicy.
• Czy końcówka jest halogenowa? Nie – izolacja wykonana jest z polipropylenu, który jest materiałem bezhalogenowym. W przypadku pożaru nie wydziela toksycznych gazów (np. chlorowodoru), co zwiększa bezpieczeństwo ludzi i sprzętu.
