Końcówka rurkowa izolowana 2x0,75/8 PAEH 075D/8 szary (opak 100szt) 051880 | 05101544 PROTEC.class

Opis i Kluczowe Cechy

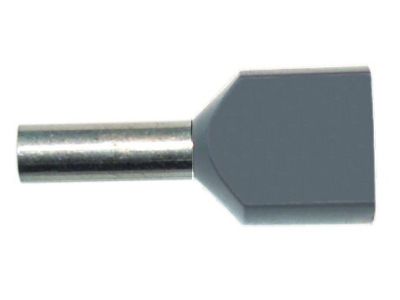

Końcówka rurkowa izolowana typu twin PAEH 075D/8 marki PROTEC to profesjonalne rozwiązanie przeznaczone do precyzyjnego i bezpiecznego zakańczania dwóch przewodów miedzianych w jednym punkcie styku. Konstrukcja typu podwójnego pozwala na estetyczne i trwałe połączenie żył o przekroju znamionowym 0,75 mm² każda. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania powierzchni chroni element przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji przejścia w długofalowej eksploatacji.

• Konstrukcja Twin: Specjalny kształt kołnierza umożliwia wprowadzenie dwóch izolowanych żył jednocześnie.
• Materiał Izolacyjny: Zastosowanie polipropylenu zapewnia wysoką wytrzymałość dielektryczną oraz odporność na uszkodzenia mechaniczne.
• Bezpieczeństwo: Materiał jest całkowicie bezhalogenowy, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów.
• Wytrzymałość Termiczna: Produkt zachowuje swoje właściwości w szerokim zakresie temperatur, aż do +105°C.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystanie miedzi o wysokim stopniu czystości oraz izolacji z polipropylenu spełnia wymogi bezpieczeństwa pożarowego i środowiskowego. Brak zawartości halogenów sprawia, że końcówki te są zgodne z nowoczesnymi wytycznymi dotyczącymi budynków użyteczności publicznej oraz instalacji przemysłowych o podwyższonym standardzie bezpieczeństwa.

Zastosowanie

Końcówki rurkowe podwójne PAEH 075D/8 znajdują szerokie zastosowanie w szafach sterowniczych, rozdzielnicach oraz systemach automatyki przemysłowej. Są niezastąpione wszędzie tam, gdzie zachodzi potrzeba mostkowania sygnałów lub łączenia dwóch przewodów pod jeden zacisk śrubowy lub sprężynowy. Dzięki nim unikamy zjawiska rozwarstwiania się drucików w przewodach typu linka, co znacząco podnosi pewność połączenia w aparaturze modułowej montowanej na szynach DIN.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Należy odizolować obie żyły na długość odpowiadającą części rurkowej końcówki (8 mm).
• Wprowadzenie żył: Obie żyły powinny być wprowadzone do izolowanego kołnierza tak, aby izolacja przewodu stykała się z wewnętrzną krawędzią tulejki.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych typu twin. Odpowiedni profil zacisku gwarantuje gazoszczelne połączenie.
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka stabilnie trzyma oba przewody i nie wykazuje luzów.

FAQ

Czy końcówki można stosować w instalacjach zewnętrznych?
Tak, pod warunkiem umieszczenia ich w obudowach o odpowiednim stopniu ochrony IP, chroniących przed bezpośrednim działaniem wilgoci.

Jaki jest kolor izolacji według standardu?
Model PAEH 075D/8 posiada izolację w kolorze szarym, co ułatwia identyfikację przekroju 0,75 mm² w systemach kodowania kolorystycznego.

Czy produkt jest odporny na wibracje?
Prawidłowo zaciśnięta końcówka rurkowa na przewodzie typu linka tworzy połączenie odporne na wstrząsy i wibracje, co jest przewagą nad połączeniami bez tulejek.
