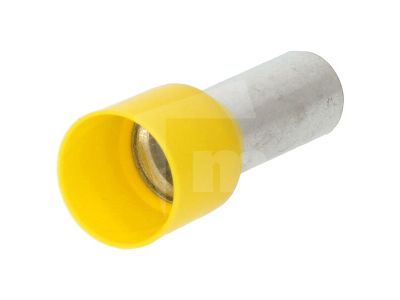

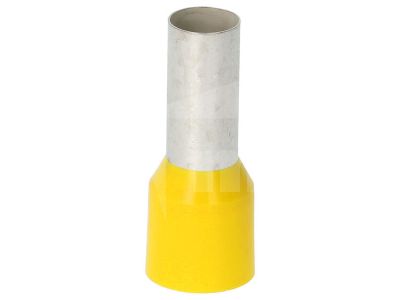

Końcówka rurkowa izolowana 25/16 PAEH 2500/16 żółta (opak 50szt) 054823 | 05104349 PROTEC.class

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana marki PROTEC o oznaczeniu 25/16 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów typu linka. Przekrój znamionowy wynoszący 25 mm² gwarantuje optymalne przewodnictwo prądowe w instalacjach o dużym obciążeniu, eliminując ryzyko przegrzewania się punktów styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej, poddanej procesowi cynowania galwanicznego, zapewnia doskonałą odporność na korozję oraz utlenianie, co jest kluczowe dla zachowania niskiej rezystancji przejścia przez cały okres eksploatacji.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie dla maksymalnej przewodności.
• Izolacja: Wykonana z polipropylenu, charakteryzująca się brakiem halogenów (bezhalogenowa), co zwiększa bezpieczeństwo przeciwpożarowe.
• Odporność termiczna: Wytrzymałość na temperatury do +110°C pozwala na pracę w wymagających warunkach przemysłowych.
• Kolorystyka: Żółty kołnierz izolacyjny ułatwia szybką identyfikację przekroju przewodu w rozdzielnicy.

Zgodność z Normami

Produkt został wyprodukowany w ścisłej zgodności z normą DIN 46228, część 4. Standaryzacja ta gwarantuje powtarzalność wymiarową oraz kompatybilność z profesjonalnymi narzędziami do zaciskania (praskami). Dzięki zachowaniu rygorystycznych norm wymiarowych, tulejka idealnie pasuje do zacisków windowych i śrubowych w aparaturze modułowej, zapewniając pełną powierzchnię styku. Brak zawartości halogenów w materiale izolacyjnym sprawia, że produkt spełnia nowoczesne wymogi bezpieczeństwa w budynkach użyteczności publicznej.

Zastosowanie

Tulejki izolowane PAEH 2500/16 znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest pewne połączenie wielodrutowych przewodów miedzianych z zaciskami aparatów elektrycznych, takich jak wyłączniki nadprądowe, styczniki czy bloki rozdzielcze. Długość części rurkowej wynosząca 16 mm pozwala na stabilne osadzenie w głębokich zaciskach, chroniąc jednocześnie pojedyncze druciki linki przed rozwarstwieniem i uszkodzeniem mechanicznym podczas dokręcania śruby.

Wskazówki Montażowe

Dla zapewnienia najwyższej jakości połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej części metalowej tulejki (ok. 16 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Tulejkę należy nasunąć na odizolowany koniec przewodu tak, aby izolacja przewodu oparła się o kołnierz izolacyjny tulejki.
• Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych o odpowiednim profilu (np. trapezowym lub kwadratowym) dopasowanym do przekroju 25 mm².
• Po zaciśnięciu należy zweryfikować poprawność osadzenia – tulejka powinna trwale przylegać do żyły, a jej powierzchnia nie powinna wykazywać pęknięć.

FAQ

• Czy tulejki są odporne na wysokie temperatury? Tak, materiał izolacyjny oraz miedź są przystosowane do pracy ciągłej w temperaturze do +110°C.
• Co oznacza, że produkt jest bezhalogenowy? Oznacza to, że w przypadku pożaru izolacja nie wydziela toksycznych i korozyjnych gazów, co jest kluczowe dla ochrony ludzi i urządzeń elektronicznych.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 50 sztuk końcówek.
• Czy te tulejki pasują do standardowych zacisków na szynę DIN? Tak, wymiary zgodne z normą DIN 46228-4 zapewniają pełną kompatybilność z większością aparatury montowanej na szynie DIN.
