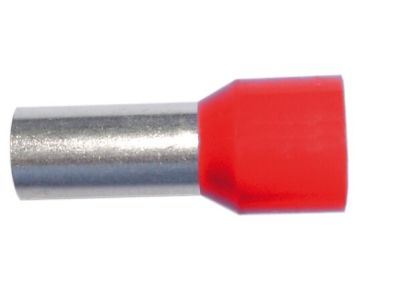

Końcówka rurkowa izolowana 1/8 PAEH 100/8 czerwona (opak 500szt.) 051428 | 05101055 PROTEC.class

Alternatywny kod produktu: 051428

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana 1/8 PAEH 100/8 czerwona (symbol 05101055) to profesjonalne złącze do zaciskania przewodów, zaprojektowane zgodnie z normą DIN 46228, część 4. Wykonana z miedzi ocynkowanej z izolacją polipropylenową, zapewnia niezawodne i trwałe połączenie przewodów w szafach sterowniczych, rozdzielnicach oraz układach automatyki. Dzięki odporności termicznej do +110°C oraz budowie bezhalogenowej końcówka gwarantuje bezpieczeństwo eksploatacji w podwyższonych temperaturach i w warunkach wymagających ograniczonej emisji toksycznych gazów. Opakowanie zbiorcze 500 sztuk pozwala na ekonomiczne zaopatrzenie warsztatu lub magazynu instalacyjnego.

• Norma DIN 46228, część 4: gwarantuje powtarzalność wymiarów i pełną kompatybilność z dedykowanymi narzędziami do zaciskania oraz listwami zaciskowymi.
• Miedź ocynkowana: łączy wysoką przewodność elektryczną z ochroną antykorozyjną, co przedłuża żywotność połączenia nawet w środowisku o podwyższonej wilgotności.
• Izolacja polipropylenowa (PP): zapewnia wytrzymałość mechaniczną i odporność na uszkodzenia podczas montażu, a jednocześnie zachowuje elastyczność ułatwiającą wprowadzanie przewodu do zacisku.
• Bezhalogenowa: w przypadku pożaru nie emituje agresywnych gazów korozyjnych ani toksycznych, co ma kluczowe znaczenie w obiektach użyteczności publicznej i szafach sterowniczych.
• Odporność termiczna do +110°C: umożliwia bezpieczną pracę w obwodach o podwyższonej temperaturze otoczenia, bez ryzyka degradacji izolacji.

Zgodność z Normami

Końcówka rurkowa izolowana 1/8 PAEH 100/8 spełnia wymagania normy DIN 46228, część 4, która precyzyjnie określa wymiary geometryczne oraz właściwości mechaniczne tego typu złączy. Produkt oznaczony jest znakiem CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka rurkowa izolowana przeznaczona jest do zaciskania na przewodach wielodrutowych (linkach) przed wprowadzeniem ich do listew zaciskowych, zacisków aparatury modułowej lub styczników. Stosuje się ją wszędzie tam, gdzie wymagane jest pewne, nierozłączne połączenie przewodu z końcówką, eliminujące ryzyko wystąpienia zimnych lutów lub niepełnego styku.

• Przygotowanie przewodów sterowniczych i sygnałowych w szafach rozdzielczych i sterowniczych.
• Zaciskanie przewodów w instalacjach automatyki przemysłowej i budynkowej (BMS).
• Łączenie przewodów w układach zasilania układów PLC, przekaźników, styczników i wyłączników.
• Montaż w rozdzielnicach mieszkaniowych i komercyjnych – wszędzie tam, gdzie liczy się pewność połączenia oraz estetyka okablowania.

Wskazówki Montażowe

Montaż końcówki rurkowej wymaga użycia odpowiednich narzędzi – zaciskarki ręcznej lub automatycznej z wymiennymi szczękami dopasowanymi do przekroju przewodu i średnicy końcówki. Prace powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie od obwodu. Długość izolacji usuwa się z przewodu zgodnie z normą DIN 46228, część 4, po czym końcówkę nasadza się tak, aby izolacja polipropylenowa sięgała do płaszcza przewodu. Zaciśnięcie wykonuje się jednym pełnym skokiem rękojeści zaciskarki. Moment dokręcania przewodu w zacisku listwy lub aparatu należy dobrać zgodnie z dokumentacją producenta, a przekrój przewodu dostosować do prądu obciążenia.

FAQ

• Czy końcówka rurkowa jest bezhalogenowa? Tak, izolacja polipropylenowa nie zawiera chlorowców, co oznacza, że w przypadku pożaru emituje znacznie mniej toksycznych gazów i dymu w porównaniu z materiałami zawierającymi PVC.
• Jaką maksymalną temperaturę pracy wytrzymuje końcówka? Producent deklaruje odporność termiczną do +110°C. Powyżej tej temperatury izolacja polipropylenowa może ulec deformacji, co wpłynęłoby na bezpieczeństwo połączenia.
• Z jakiego materiału wykonana jest część metalowa i izolacja? Część metalowa to miedź ocynkowana, która zapewnia niską rezystancję styku i ochronę antykorozyjną. Izolacja wykonana jest z polipropylenu (PP), odpornego mechanicznie i termicznie.
