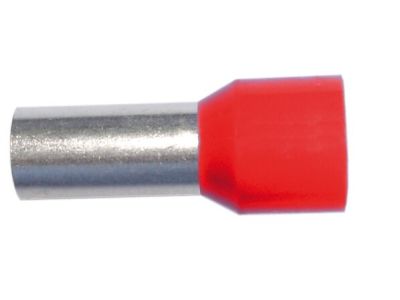

Końcówka rurkowa izolowana 1,0/12 PAEH 100/12 czerwona (opak 500szt.) 051426 | 05101053 PROTEC.class

Alternatywny kod produktu: 051426

Opis i Kluczowe Cechy

Końcówka rurkowa izolowana PAEH 100/12 o symbolu 05101053 to element przeznaczony do zaciskania na przewodach o przekroju 1,0 mm². Długość rurki 12 mm oraz standardowy kształt zgodny z DIN 46228 część 4 gwarantują kompatybilność z typowymi tulejami i listwami zaciskowymi. Wykonana z miedzi ocynkowanej z izolacją polipropylenową, odporna termicznie do +110°C i bezhalogenowa – zapewnia bezpieczne połączenia w instalacjach elektrycznych. Pakowana w opakowanie 500 sztuk, idealna do profesjonalnych prac instalacyjnych.

• Przekrój 1,0 mm²: dedykowany do przewodów o odpowiedniej średnicy, umożliwia pewne i trwałe zaciśnięcie bez ryzyka poluzowania.
• Długość 12 mm: optymalna do standardowych listew zaciskowych – ułatwia prowadzenie i skracanie przewodów.
• Materiał – miedź ocynkowana: wysoka przewodność elektryczna i odporność na korozję, co przekłada się na niezawodność połączeń.
• Izolacja polipropylenowa, bezhalogenowa: brak emisji toksycznych gazów w przypadku pożaru – podnosi bezpieczeństwo w instalacjach budynkowych.
• Odporność termiczna do +110°C: bezpieczna praca w podwyższonej temperaturze, np. w pobliżu obciążonych przewodów lub w rozdzielnicach.

Zgodność z Normami

Końcówka wykonana zgodnie z wymaganiami normy DIN 46228, część 4. Produkt posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących na rynku europejskim.

Zastosowanie

Końcówki rurkowe izolowane stosuje się w instalacjach elektrycznych do trwałego i uporządkowanego łączenia przewodów w listwach zaciskowych, rozdzielnicach i szafach sterowniczych. Są niezbędne w pracach montażowych i serwisowych.

• Przygotowanie przewodów do podłączenia w listwach zaciskowych – ułatwia wsuwanie i zapobiega strzępieniu żył.
• Instalacje w rozdzielnicach elektrycznych – zapewnia estetyczny i bezpieczny układ połączeń.
• Automatyka budynkowa i przemysłowa – stosowane przy okablowaniu styczników, przekaźników, PLC.
• Prace instalacyjne w systemach sygnalizacji i oświetlenia – gwarantuje stabilne połączenie w trudnodostępnych miejscach.

Wskazówki Montażowe

Montaż końcówek powinien być wykonywany przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Aby uzyskać prawidłowe zaciśnięcie, użyj profesjonalnych szczęk do zaciskania o profilu dopasowanym do przekroju 1,0 mm². Zaleca się zdjąć izolację z przewodu na długość około 12 mm, nasunąć końcówkę aż do oporu, a następnie zacisnąć na całej długości tulejki. Przekrój przewodu powinien być zgodny z danymi końcówki. Po zaciśnięciu sprawdź mechaniczne mocowanie – nie może występować luz.

FAQ

• Czy końcówka jest bezhalogenowa? Tak, izolacja wykonana z polipropylenu spełnia kryteria materiałów bezhalogenowych, co zmniejsza ryzyko wydzielania toksycznych gazów podczas pożaru.
• Do jakiej temperatury mogę używać tej końcówki? Dopuszczalna temperatura pracy wynosi do +110°C (krótkotrwale). W warunkach ciągłych nie należy przekraczać wartości podanych w dokumentacji technicznej.
• Jaki przekrój przewodu pasuje do końcówki 1,0/12? Końcówka jest przeznaczona do przewodów o przekroju 1,0 mm² (żyły miedzianej). Przed użyciem upewnij się, że średnica żyły mieści się w zakresie tulejki.
