Końcówka rurkowa izolowana 0,75/8 PAEH 075/8 szara (opak 100szt) 051878 | 05101542 PROTEC.class

Opis i Kluczowe Cechy

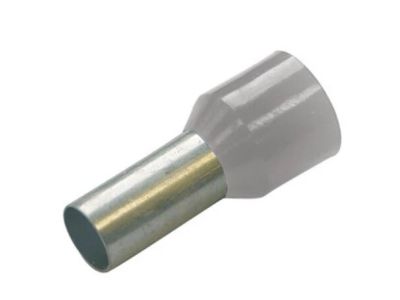

Końcówka rurkowa izolowana PAEH 075/8 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania powierzchni skutecznie chroni materiał przed utlenianiem i korozją, co jest kluczowe dla zachowania niskiej rezystancji styku w długofalowej eksploatacji. Izolacja wykonana z polipropylenu w kolorze szarym nie tylko ułatwia identyfikację przekroju, ale również charakteryzuje się brakiem halogenów, co podnosi bezpieczeństwo pożarowe instalacji. Produkt cechuje się wysoką odpornością termiczną, zachowując swoje właściwości mechaniczne w temperaturze do +110°C.

• Przekrój znamionowy: Dedykowany dla przewodów o przekroju 0,75 mm², co zapewnia precyzyjne dopasowanie.
• Długość tulejki: Część kontaktowa o długości 8 mm pozwala na pewne osadzenie w zaciskach aparatury modułowej.
• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Bezpieczeństwo: Materiał bezhalogenowy, ograniczający emisję toksycznych gazów podczas pożaru.

Zgodność z Normami

Produkt został wykonany w ścisłej zgodności z normą DIN 46228, część 4. Jest to kluczowy standard dla profesjonalnych instalatorów, gwarantujący powtarzalność wymiarową oraz kompatybilność z narzędziami do zaciskania (praskami) różnych producentów. Zgodność z tą normą zapewnia, że tulejka posiada odpowiedni kształt kołnierza izolacyjnego oraz precyzyjnie określoną grubość ścianki miedzianej, co przekłada się na niezawodność połączenia elektrycznego w szafach sterowniczych i rozdzielnicach.

Zastosowanie

Końcówki rurkowe PAEH 075/8 znajdują szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroinstalatorstwie budynkowym. Są niezbędne wszędzie tam, gdzie wymagane jest zabezpieczenie końcówek przewodów typu linka przed rozwarstwianiem się drucików podczas dokręcania zacisków śrubowych lub montażu w zaciskach sprężynowych. Idealnie sprawdzają się w:

• Okablowaniu szaf sterowniczych i rozdzielnic niskiego napięcia.
• Podłączaniu czujników, przekaźników oraz sterowników PLC.
• Instalacjach wymagających podwyższonej odporności temperaturowej (do +110°C).
• Systemach, w których wymagane jest stosowanie materiałów bezhalogenowych ze względów bezpieczeństwa pożarowego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażu:

• Odizolowanie: Przewód należy odizolować na długości odpowiadającej długości części metalowej tulejki (ok. 8 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki. Kołnierz izolacyjny powinien ściśle przylegać do izolacji przewodu.
• Zaciskanie: Należy używać wyłącznie profesjonalnych prasek dedykowanych do tulejek izolowanych. Dobór odpowiedniej matrycy gwarantuje, że tulejka zostanie zaprasowana z odpowiednią siłą, tworząc gazoszczelne połączenie.
• Kontrola: Po zaprasowaniu należy wzrokowo sprawdzić, czy tulejka stabilnie trzyma się na przewodzie i czy nie występują luźne druciki poza kołnierzem.

FAQ

• Czy te tulejki są odporne na wysokie temperatury? Tak, materiał izolacyjny oraz miedź są przystosowane do pracy w temperaturze ciągłej do +110°C.
• Co oznacza, że produkt jest bezhalogenowy? Oznacza to, że w przypadku pożaru izolacja nie wydziela agresywnych i toksycznych gazów (takich jak chlor czy fluor), co jest kluczowe w budynkach użyteczności publicznej.
• Czy kolor szary jest przypisany do konkretnego przekroju? Tak, zgodnie z systemem kodowania kolorów dla normy DIN, kolor szary odpowiada przekrojowi 0,75 mm².
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w zbiorczych opakowaniach zawierających 100 sztuk końcówek.
