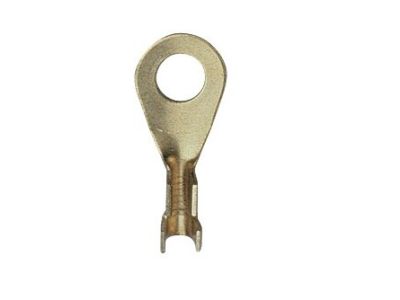

Końcówka pazurkowa KOP 4-1, przekrój: 1mm2, otwór pod śrubę M4 (opak 100szt) | KOP_4-1/100 Erko

Alternatywny kod produktu: KOP_4-1/100

Opis i Kluczowe Cechy

Końcówka pazurkowa KOP 4-1 (symbol KOP_4-1/100) przeznaczona jest do szybkiego i pewnego łączenia miedzianych przewodów wielodrutowych z zaciskami śrubowymi. Wykonana z mosiądzu w wersji niecynowanej, obsługuje przekrój żyły od 0,5 do 1 mm² i otwór pod śrubę M4. Opakowanie zawiera 100 sztuk, co zapewnia ekonomiczny zapas na instalacje.

• Przekrój żyły 0,5–1 mm²: uniwersalny zakres pozwala stosować końcówkę z typowymi przewodami Cu wielodrutowymi bez konieczności dopasowywania kolejnych rozmiarów.
• Otwór pod śrubę M4: kompatybilność z popularną średnicą zacisku śrubowego – łatwy montaż w rozdzielnicach i aparaturze.
• Materiał mosiądz (niecynowane): dobra przewodność elektryczna oraz odporność na korozję w suchych pomieszczeniach, a brak cynowania obniża koszt przy zachowaniu niezawodności połączenia.
• Wykonanie zgodne z DIN 46225: gwarancja powtarzalnych wymiarów i mechanicznej wytrzymałości na docisk śruby.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów – jedna paczka wystarczy na wiele połączeń w szafie sterowniczej czy rozdzielnicy.

Zgodność z Normami

Końcówka pazurkowa KOP 4-1 została wykonana zgodnie z normą DIN 46225, co zapewnia powtarzalność wymiarów i niezawodność połączeń śrubowych. Produkt posiada certyfikat CE potwierdzający spełnienie wymogów obowiązujących w Unii Europejskiej.

Zastosowanie

Końcówka pazurkowa KOP 4-1 służy do tworzenia trwałych połączeń przewodów Cu wielodrutowych z zaciskami śrubowymi w różnego rodzaju instalacjach elektrycznych i sterowniczych.

• Podłączanie przewodów do styczników, wyłączników nadprądowych i innej aparatury modułowej z zaciskami M4.
• Tworzenie odgałęzień w szafach sterowniczych i tablicach rozdzielczych.
• Łączenie w puszkach instalacyjnych i w urządzeniach przemysłowych, gdzie wymagana jest pewność i łatwość serwisu.
• Sygnalizacja i automatyka budynkowa – szybkie łączenie przewodów sygnałowych w sterownikach PLC.

Wskazówki Montażowe

Montaż końcówki pazurkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przewód miedziany wielodrutowy należy odpowiednio przygotować (odizolować na długość końcówki). Zaciskanie należy wykonać dedykowaną zaciskarką do tulejek, a moment dokręcania śruby M4 – zgodnie z dokumentacją producenta aparatu. Przekrój żyły powinien być dobrany do obciążenia prądowego i nie przekraczać zakresu 0,5–1 mm².

FAQ

• Czy końcówka jest cynowana? Nie, wykonanie standardowe jest niecynowane. Produkt z mosiądzu bez powłoki cynowej przeznaczony jest do typowych zastosowań w suchym środowisku wewnątrz rozdzielnic.
• Jaki maksymalny przekrój przewodu można zastosować? Zakres przekroju żyły to 0,5–1 mm². Użycie przewodu o większym przekroju uniemożliwi prawidłowe osadzenie i może prowadzić do utraty parametrów połączenia.
• Czy końcówka nadaje się do przewodów linkowych (wielodrutowych)? Tak, jest dedykowana do miedzianych przewodów wielodrutowych (Cu wielodrutowych). Nie jest przeznaczona do przewodów litych (drutowych).
