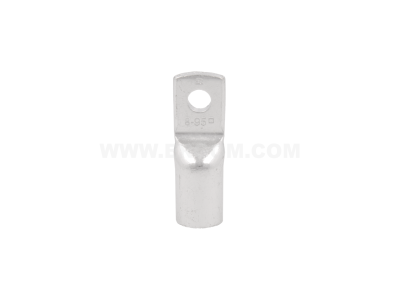

Końcówka oczkowa rurowa KORW 95/8 przekrój: 95mm2, otwór pod śrubę M8 /10 | E11KM-01020701950 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KORW 95/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 95 mm², co pozwala na bezpieczne i stabilne przesyłanie wysokich natężeń prądu w instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji.

• Konstrukcja zwężona: Specjalna geometria części rurkowej ułatwia montaż w miejscach o ograniczonej przestrzeni.
• Materiał: Miedź cynowana galwanicznie zapewniająca trwałość i odporność na warunki atmosferyczne.
• Precyzyjne dopasowanie: Otwór pod śrubę o rozmiarze M8 umożliwia pewne przykręcenie końcówki do szyn prądowych lub zacisków aparatury.
• Trwałość mechaniczna: Proces prasowania tworzy monolityczne połączenie odporne na drgania i naprężenia mechaniczne.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi producenta ERGOM, co zapewnia powtarzalność parametrów technicznych każdej sztuki. Zastosowanie miedzi o wysokiej czystości oraz odpowiednia grubość powłoki cyny sprawiają, że końcówka spełnia wymagania stawiane profesjonalnym złączom kablowym stosowanym w rozdzielnicach niskiego i średniego napięcia. Wykorzystanie certyfikowanych końcówek rurowych jest niezbędne do zachowania pełnej certyfikacji całej instalacji elektrycznej.

Zastosowanie

Końcówka KORW 95/8 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do zakańczania wielodrutowych żył miedzianych (linek) i łączenia ich z szynami zbiorczymi, rozłącznikami bezpiecznikowymi, wyłącznikami mocy oraz innymi elementami aparatury modułowej i stacyjnej. Dzięki swojej wytrzymałości, jest powszechnie stosowana w budowie szaf sterowniczych, przyłączy silnikowych oraz w systemach zasilania awaryjnego UPS, gdzie niezawodność styku decyduje o bezpieczeństwie całego systemu.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z kabla o przekroju 95 mm² należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików linki.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski hydraulicznej lub mechanicznej z odpowiednio dobranymi matrycami dedykowanymi dla przekroju 95 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zacięć zgodnie z instrukcją narzędzia, zaczynając od strony kołnierza w kierunku czoła końcówki.
• Moment dokręcania: Podczas montażu do zacisku śrubowego M8, należy zastosować klucz dynamometryczny, aby uzyskać docisk zgodny z dokumentacją techniczną urządzenia odbiorczego.

FAQ

1. Czy końcówkę KORW 95/8 można stosować z przewodami aluminiowymi?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu).

2. Dlaczego końcówka jest cynowana?
Cynowanie zabezpiecza miedź przed utlenianiem (powstawaniem patyny), co mogłoby zwiększyć rezystancję połączenia i prowadzić do nadmiernego nagrzewania się styku.

3. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek marki ERGOM lub innych profesjonalnych narzędzi z matrycami sześciokątnymi (hexagonalnymi) dostosowanymi do przekroju 95 mm².
