Końcówka oczkowa rurowa KORW 70/10 przekrój: 70mm2, otwór pod śrubę M10 /10 | E11KM-01020701652 Ergom

Alternatywny kod produktu: KORW 70/10 (10 SZT.)

Opis i Kluczowe Cechy

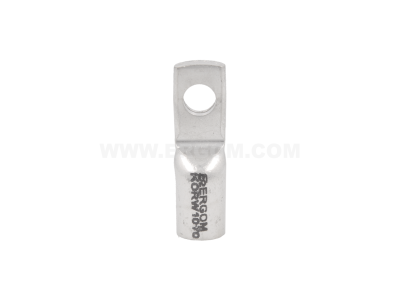

Końcówka oczkowa rurowa KORW 70/10 (symbol E11KM-01020701652) przeznaczona do przewodów o przekroju 70 mm² z otworem montażowym M10. Zapewnia pewne i trwałe połączenie elektryczne w instalacjach o dużym przekroju żył, gdzie wymagana jest niska rezystancja styku i odporność mechaniczna.

• Przekrój 70 mm²: umożliwia bezpieczne łączenie przewodów o znacznym obciążeniu prądowym bez ryzyka przegrzania miejsca połączenia.
• Otwór montażowy M10: pasuje do typowych śrub i szyn zbiorczych, co ułatwia szybki montaż w standardowych rozdzielnicach.
• Konstrukcja rurowa: zapewnia równomierne przenoszenie siły zaciskania i powtarzalność procesu na narzędziach ręcznych lub hydraulicznych.
• Precyzyjne wykonanie: gwarantuje niską rezystancję przejścia i długotrwałą stabilność połączenia w trudnych warunkach eksploatacji.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi dla końcówek kablowych i posiada certyfikat CE. Spełnia standardy stosowane w instalacjach niskiego napięcia w budownictwie i przemyśle.

Zastosowanie

Końcówka oczkowa KORW 70/10 jest stosowana do zakańczania przewodów miedzianych o przekroju 70 mm² w celu wykonania połączenia śrubowego. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i niskooporowe połączenie o dużej obciążalności prądowej.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – idealna do przyłączania kabli do szyn zbiorczych.
• Instalacje uziemiające i odgromowe – do wykonywania połączeń ochronnych o przekroju 70 mm².
• Tworzenie pętli zwarciowych w szafach sterowniczych i polach rozdzielczych średniego i dużego prądu.
• Podłączenie dużych odbiorników (silniki, transformatory, piece) w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Końcówkę należy zaciskać na przewodzie o przekroju 70 mm² (linka) dedykowanym narzędziem do końcówek rurowych – zgodnie z zaleceniami producenta narzędzia. Otwór M10 montuje się na śrubę z podkładką i dokręca momentem odpowiednim dla użytej śruby (zgodnie z dokumentacją producenta). Przekrój przewodu powinien być dopasowany do obciążenia prądowego i zabezpieczenia nadprądowego w obwodzie.

FAQ

• Z jakiego materiału wykonana jest końcówka? W dostępnych danych producent nie określił materiału. Należy sprawdzić oznaczenia na opakowaniu lub w karcie katalogowej. W standardzie końcówki oczkowe rurowe produkowane są z miedzi elektrolitycznej.
• Jakiego momentu dokręcania użyć przy śrubie M10? Nie podano konkretnej wartości w danych produktu. Moment dokręcania należy dobrać zgodnie z dokumentacją producenta śruby i końcówki, uwzględniając zastosowaną podkładkę i wymaganą siłę docisku dla połączeń elektrycznych.
• Czy końcówka nadaje się do przewodów wielodrutowych (linek)? Końcówka jest przeznaczona do przewodów miedzianych o przekroju 70 mm². Dla przewodów wielodrutowych standardowo stosuje się końcówki rurowe; przed zaciskaniem należy usunąć izolację na odpowiednią długość i ewentualnie użyć tulejki w przypadku linek cienkodrutowych.
