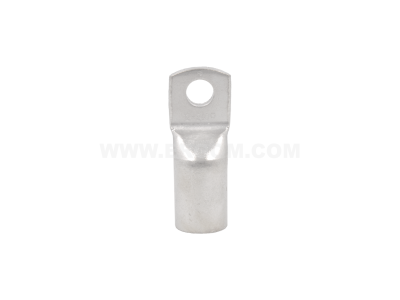

Końcówka oczkowa rurowa KORW 240/12 przekrój: 240mm2, otwór pod śrubę M12 /10 | E11KM-01020703450 Ergom

Alternatywny kod produktu: KORW 240/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa oznaczona symbolem E11KM-01020703450 (model KORW 240/12) przeznaczona jest do zaciskania na przewodach o przekroju 240 mm². Otwór pod śrubę M12 (średnica 12 mm) zapewnia kompatybilność z typowymi połączeniami śrubowymi w rozdzielnicach i szafach sterowniczych. Produkt łączy solidną konstrukcję z precyzyjnym wymiarowaniem dla niezawodnego i trwałego połączenia elektrycznego.

• Przekrój 240 mm²: Umożliwia bezpieczne przyłączanie przewodów o dużym obciążeniu prądowym – minimalizuje spadek napięcia i ryzyko przegrzania miejsca łączenia.
• Otwór pod śrubę M12: Standardowy wymiar otworu (12 mm) pasuje do śrub M12, co ułatwia montaż na szynach, listwach zaciskowych lub aparatach modułowych.
• Konstrukcja rurowa (oczkowa): Zapewnia pewne i powtarzalne połączenie po prawidłowym zaciśnięciu – duża powierzchnia styku przewodu z końcówką.
• Uniwersalne zastosowanie: Sprawdza się zarówno w instalacjach przemysłowych, jak i w rozdzielnicach budynkowych – idealna do kabli energetycznych.

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm dotyczących połączeń elektrycznych oraz posiada oznaczenie CE. Wykonany zgodnie z dobrą praktyką inżynierską dla końcówek kablowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Końcówka oczkowa rurowa KORW 240/12 jest dedykowana do wykonywania trwałych połączeń śrubowych w obwodach prądowych i sterowniczych. Sprawdzi się w następujących scenariuszach:

• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie kabli do aparatury modułowej (wyłączniki, styczniki, przełączniki) w szafach sterowniczych.
• Wykonywanie połączeń w instalacjach przemysłowych, gdzie wymagany jest przekrój 240 mm² i średnica otworu M12.
• Zastosowanie w systemach dystrybucji energii o wysokich prądach znamionowych (rozdzielnice nn).

Wskazówki Montażowe

Montaż końcówki oczkowej należy przeprowadzić przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Do zaciskania używać odpowiedniej praski hydraulicznej lub narzędzia ręcznego z matrycą dostosowaną do przekroju 240 mm². Przed zaciskaniem odizolować przewód na długość odpowiadającą długości rurki końcówki (zgodnie z dokumentacją producenta). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Przekrój przewodu musi być zgodny z parametrami końcówki – nie stosować do mniejszych przekrojów bez redukcji.

FAQ

• Jaki jest materiał wykonania końcówki? W dostępnych danych producenta nie podano konkretnego materiału. Większość końcówek tego typu wykonywana jest z miedzi elektrolitycznej – dla pewności zalecamy kontakt z dystrybutorem.
• Jakie są dokładne wymiary (długość, szerokość) końcówki? Z nazwy wynikają tylko przekrój przewodu (240 mm²) i otwór pod śrubę M12. Pozostałe wymiary (długość części rurowej, średnica zewnętrzna) nie są podane – prosimy o sprawdzenie karty katalogowej producenta.
• Czy końcówka nadaje się do pracy w instalacjach z napięciem 400 V AC? Końcówka jako element łączeniowy nie ma określonego napięcia znamionowego – jej zastosowanie jest uzależnione od izolacji przewodu i aparatury. Dla typowych instalacji nn (do 1000 V) jest odpowiednia przy prawidłowym montażu i doborze przekroju.
