Końcówka oczkowa rurowa KORW 150/12 przekrój: 150mm2, otwór pod śrubę M12 /10 | E11KM-01020702750 Ergom

Alternatywny kod produktu: KORW 150/12 (10 SZT.)

Opis i Kluczowe Cechy

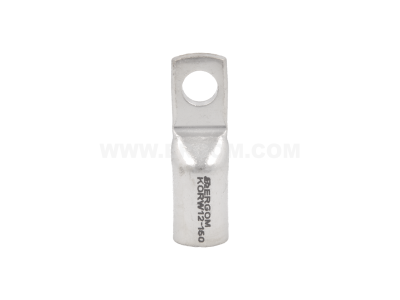

Końcówka oczkowa rurowa KORW 150/12 (symbol E11KM-01020702750) to element do trwałego łączenia przewodów miedzianych o dużym przekroju z zaciskami śrubowymi. Przeznaczona do przewodów o przekroju 150 mm², wyposażona w otwór montażowy M12, co zapewnia pewne i bezpieczne połączenie w instalacjach o znacznym obciążeniu prądowym.

• Przekrój przewodu 150 mm²: Umożliwia bezpieczne zaciskanie grubych przewodów, stosowanych w obwodach głównych rozdzielnic i maszyn przemysłowych.
• Otwór montażowy M12: Pasuje do śrub i szyn z gwintem M12 – gwarantuje stabilne mechaniczne połączenie bez ryzyka poluzowania.
• Konstrukcja rurowa: Zapewnia równomierne zaciskanie na całym obwodzie przewodu, minimalizując rezystancję przejścia i ryzyko przegrzania.
• Łatwy montaż: Wymaga jedynie odpowiedniej tulejki zaciskowej i narzędzia ręcznego lub hydraulicznego – skraca czas instalacji.
• Uniwersalne zastosowanie: Dedykowana do przewodów miedzianych, zgodna z typowymi systemami szyn i listw przyłączeniowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących końcówek kablowych do przewodów miedzianych. Oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Standard DIN stosowany w branży elektrotechnicznej gwarantuje kompatybilność wymiarową i mechaniczną z typowymi zaciskami oraz szynami.

Zastosowanie

Końcówka oczkowa rurowa KORW 150/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie dużych przekrojów przewodów z elementami stałymi.

• Podłączanie przewodów głównych do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli energetycznych z zaciskami transformatorów, silników i innych odbiorników przemysłowych.
• Montaż w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka obciążalność prądowa.
• W instalacjach fotowoltaicznych i systemach magazynowania energii – do przyłączania przewodów DC dużej mocy.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zacisnąć na odpowiednio odizolowanym przewodzie miedzianym za pomocą dedykowanego narzędzia (zaciskarki ręcznej lub hydraulicznej) zgodnie z instrukcją producenta narzędzia. Dobór przekroju przewodu musi odpowiadać 150 mm². Po zaciskaniu sprawdź, czy izolacja przewodu nie jest uszkodzona, a połączenie jest sztywne. Otwór M12 umożliwia przykręcenie końcówki do szyny lub zacisku za pomocą śruby z momentem dokręcania zgodnym z dokumentacją techniczną danego urządzenia.

FAQ

• Czy końcówka nadaje się do przewodów aluminiowych? Nie – produkt jest przeznaczony wyłącznie do przewodów miedzianych. Do aluminium stosuje się końcówki z odpowiednim stopem lub specjalnie oznakowane.
• Jaka średnica śruby pasuje do otworu M12? Otwór jest przystosowany do śrub z gwintem metrycznym M12 (średnica 12 mm). Można również użyć śrub z pełnym trzpieniem o średnicy 12 mm.
• Czy do zaciskania potrzebuję specjalnego narzędzia? Tak – zaleca się użycie profesjonalnej zaciskarki ręcznej lub hydraulicznej z matrycą dopasowaną do przekroju 150 mm². Niewłaściwe narzędzie może spowodować niepełne zaciskanie i wzrost rezystancji.
