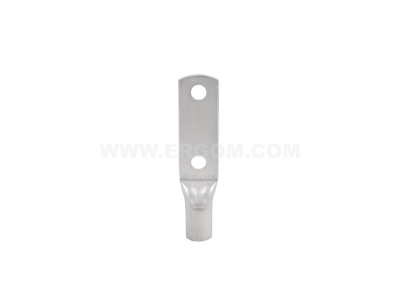

Końcówka oczkowa rurowa KOR 95/2X12 przekrój: 95mm2, otwór pod śrubę 2xM12 /1 | E11KM-01020400600 Ergom

Alternatywny kod produktu: KOR 95/2x12-40

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 95/2X12 (symbol E11KM-01020400600) przeznaczona jest do zakańczania przewodów o przekroju 95 mm². Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję połączenia i długotrwałą odporność na korozję. Dzięki podwójnemu otworowi montażowemu M12 umożliwia pewne przykręcenie przewodu do szyny lub listwy.

• Materiał – miedź cynowana: doskonałe przewodnictwo elektryczne oraz ochrona przed utlenianiem i korozją, nawet w trudnych warunkach środowiskowych.
• Przekrój przewodu 95 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i przyłączach energetycznych.
• Dwa otwory montażowe M12: umożliwiają stabilne przykręcenie końcówki do szyny lub listwy dystansowej, zwiększając mechaniczną wytrzymałość połączenia.
• Konstrukcja rurowa: zapewnia optymalne rozłożenie siły zacisku i minimalizuje ryzyko uszkodzenia przewodu podczas zaciśnięcia.
• Uniwersalność zastosowania: sprawdza się zarówno w rozdzielnicach, szynoprzewodach, jak i w przyłączach odbiorników przemysłowych.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących połączeń przewodowych oraz posiada certyfikat CE. Jej konstrukcja i materiał wykonania odpowiadają standardom DIN w zakresie końcówek do przewodów miedzianych.

Zastosowanie

Końcówka KOR 95/2X12 znajduje zastosowanie w instalacjach, gdzie wymagane jest trwałe i pewne połączenie przewodów o dużym przekroju z elementami aparatury modułowej lub szyn zbiorczych.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Przyłącza kabli do szyn zbiorczych oraz listew przyłączeniowych w rozdzielnicach energetycznych.
• Łączenie przewodów z końcówkami styczników, wyłączników lub innych urządzeń modułowych z wykorzystaniem śrub M12.
• Instalacje przemysłowe i komercyjne wymagające dużych przekrojów przewodów (np. przyłącza klimatyzatorów, maszyn).

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed pracą bezwzględnie odłącz napięcie w obwodzie. Przewód należy zaciąć końcówką za pomocą praski hydraulicznej lub ręcznej dostosowanej do przekroju 95 mm² – zgodnie z zaleceniami producenta narzędzia. Po zaciśnięciu końcówkę przykręca się do szyny lub listwy za pomocą śrub M12 z momentem dokręcania podanym w dokumentacji technicznej. Przekrój przewodu musi być zgodny z obciążeniem prądowym instalacji.

FAQ

• Czy końcówka jest cynowana? Tak, wykonana jest z miedzi pokrytej cyną, co zapewnia odporność na korozję i utlenianie.
• Jaki typ otworu montażowego posiada? Końcówka wyposażona jest w dwa otwory pod śruby M12, co umożliwia stabilne mocowanie do szyn lub listew.
• Czy wymaga specjalnego narzędzia do montażu? Tak, do zaciśnięcia końcówki na przewodzie niezbędna jest praska (hydrauliczna lub ręczna) dedykowana do końcówek o przekroju 95 mm².
