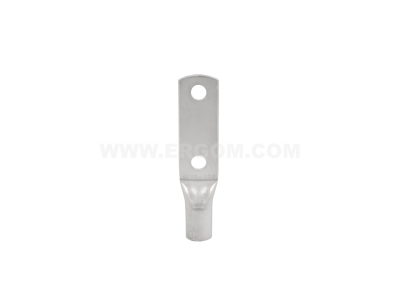

Końcówka oczkowa rurowa KOR 120/2X12-50 przekrój: 120mm2, otwór pod śrubę 2xM12-50 /1 | E11KM-01020400800 Ergom

Alternatywny kod produktu: KOR 120/2x12-50

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KOR 120/2X12-50 (symbol E11KM-01020400800) przeznaczona jest do zakańczania przewodów o przekroju 120 mm². Dzięki miedzianej, cynowanej konstrukcji zapewnia trwałe i pewne połączenie elektryczne, a dwa otwory montażowe M12 umożliwiają bezpieczne przykręcenie do szyn lub listew zaciskowych. Montaż odbywa się przez zaciśnięcie odpowiednią praską – gwarantuje to mechaniczną wytrzymałość i niską rezystancję styku.

• Przekrój 120 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdzielnicach przemysłowych.
• Dwa otwory montażowe 2xM12-50: umożliwiają stabilne przykręcenie do szyn zbiorczych lub zacisków przyłączeniowych.
• Miedź cynowana: odporność na korozję i utlenianie, co przedłuża żywotność połączenia w trudnych warunkach pracy.
• Zacisk praską: gwarantuje powtarzalną siłę docisku i niską rezystancję przejścia – kluczowe dla obwodów o dużym obciążeniu.
• Wysoka jakość wykonania: produkowana zgodnie z wymaganiami branżowymi dla elementów łączeniowych.

Zgodność z Normami

Końcówka oczkowa rurowa KOR spełnia wymagania europejskich norm dotyczących złączek do przewodów miedzianych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do pracy w instalacjach do 1000 V AC (standardowa kategoria dla tego typu osprzętu).

Zastosowanie

Końcówka KOR 120/2X12-50 znajduje zastosowanie w rozdzielnicach przemysłowych, szafach sterowniczych oraz przyłączach maszyn, wszędzie tam gdzie wymagane jest trwałe i bezpieczne zakończenie przewodu o dużym przekroju.

• Przyłączanie przewodów głównych do szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Zakończenie kabli w instalacjach przemysłowych i energetycznych.
• Łączenie przewodów w obwodach o wysokim prądzie znamionowym (np. w stycznikach, odłącznikach).
• W instalacjach fotowoltaicznych oraz przy budowie szaf automatyki.

Wskazówki Montażowe

Montaż końcówki oczkowej musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Przewód odizolować na długość zalecaną przez producenta, nasunąć końcówkę i zaciśnąć odpowiednią praską (np. hydrauliczną) z siłą dobraną do przekroju 120 mm². Po zaciśnięciu sprawdzić mechaniczne osadzenie – połączenie powinno być nierozłączne bez użycia narzędzi. Moment dokręcania śrub przy montażu na szynie – zgodnie z dokumentacją techniczną (np. 20–30 Nm dla M12). Przekrój przewodu musi być zgodny z obciążalnością prądową instalacji.

FAQ

• Czy końcówka KOR 120/2X12-50 jest odpowiednia do przewodów linkowych? Tak, jest przeznaczona do przewodów miedzianych jednożyłowych oraz linkowych o przekroju 120 mm². Należy jednak upewnić się, że średnica wewnętrzna rurki odpowiada średnicy przewodu (zazwyczaj mieszczą się w tolerancji 0,5 mm).
• Jaka praska jest potrzebna do zaciśnięcia tej końcówki? Do końcówki o przekroju 120 mm² zaleca się stosowanie praski hydraulicznej z odpowiednimi matrycami (np. sześciokątnymi) dedykowanymi do przekroju 120 mm². Zastosowanie niewłaściwej praski może spowodować niedostateczny docisk i przegrzewanie się połączenia.
• Czy końcówka jest ocynowana w całości? Wykonana jest z miedzi pokrytej cyną na całej powierzchni, co zapewnia ochronę przed korozją. Cynowanie ułatwia również lutowanie, jeśli zajdzie taka potrzeba.
