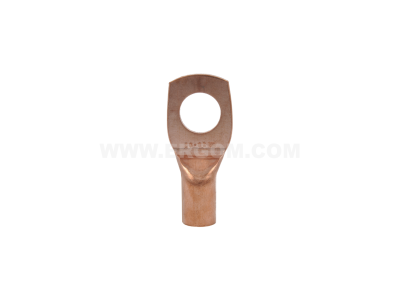

Końcówka oczkowa rurowa KM 95/20 przekrój: 95mm2, otwór pod śrubę M20 /10 niecynowana | E11KM-01010106402 Ergom

Alternatywny kod produktu: KM 95/20 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 95/20 firmy (producent nieokreślony) to element łączeniowy przeznaczony do przewodów o przekroju 95 mm². Otwór montażowy M20 umożliwia łatwe mocowanie na śrubie w zaciskach, szynach lub aparaturze. Wykonana w wersji niecynowanej, co zapewnia czyste połączenie miedziane w środowiskach, gdzie wymagana jest dodatkowa kontrola galwaniczna. Symbol katalogowy: E11KM-01010106402.

• Przekrój przewodu 95 mm²: Gwarantuje bezpieczne przewodzenie prądów dla obwodów o znacznym obciążeniu, minimalizując spadki napięcia i ryzyko przegrzania.
• Otwór pod śrubę M20: Umożliwia szybki i pewny montaż na standardowych śrubach, szynach zbiorczych lub listwach zaciskowych.
• Wersja niecynowana: Brak powłoki cynowej pozwala na uzyskanie bezpośredniego styku miedź–miedź, co może być korzystne w aplikacjach wymagających niskiej rezystancji przejścia.
• Konstrukcja oczkowa rurowa: Zapewnia trwałe połączenie po zaciśnięciu odpowiednią praską – wysoka wytrzymałość mechaniczna i odporność na wibracje.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z ogólnymi wymogami europejskich norm dotyczących łączenia przewodów oraz posiada oznaczenie CE. Spełnia standardy jakościowe zapewniające bezpieczeństwo eksploatacji w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka oczkowa rurowa KM 95/20 znajduje zastosowanie w miejscach wymagających pewnego i trwałego połączenia przewodu o dużym przekroju.

• Podłączanie przewodów ochronnych (PE) i wyrównawczych w rozdzielnicach głównych.
• Montaż na szynach zbiorczych w tablicach rozdzielczych i sterowniczych.
• Łączenie przewodów z aparaturą modułową (wyłączniki, styczniki) w obwodach o prądzie znamionowym do 250 A (w zależności od kabla).
• Instalacje fotowoltaiczne, przemysłowe oraz w generatorach – wszędzie tam, gdzie wymagany jest bezpieczny styk śrubowy.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed zaciśnięciem należy odizolować przewód na długość wynikającą z instrukcji producenta, a następnie użyć dedykowanej praski (odpowiednia matryca do przekroju 95 mm²). Moment dokręcania śruby montażowej – zgodnie z dokumentacją urządzenia, do którego mocowana jest końcówka. Przekrój przewodu musi być dobrany do obciążenia obwodu.

FAQ

• Czy końcówka KM 95/20 jest cynowana? Nie, produkt jest niecynowany (bez powłoki cynowej), co daje bezpośredni styk miedziany.
• Jaki otwór ma końcówka? Otwór pod śrubę M20 – umożliwia montaż na standardowych śrubach o średnicy 20 mm.
• Czy mogę użyć tej końcówki do przewodu 70 mm²? Nie jest zalecane. Końcówka zaprojektowana jest dla przewodu o przekroju 95 mm² – użycie mniejszego przekroju może skutkować nieprawidłowym zaciśnięciem i ryzykiem poluzowania.
