Końcówka oczkowa rurowa KM 70/12 przekrój: 70mm2, otwór pod śrubę M12 /100 | E11KM-01010105500 Ergom

Alternatywny kod produktu: KM 70/12 (100 SZT.)

Opis i Kluczowe Cechy

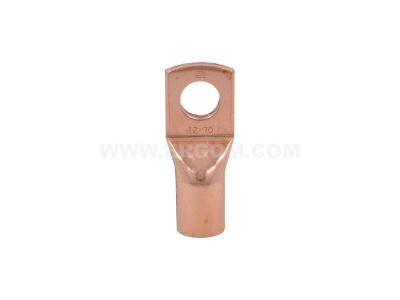

Końcówka oczkowa rurowa KM 70/12 (symbol E11KM-01010105500) to element do zakańczania przewodów o przekroju 70 mm² z otworem montażowym M12. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję połączenia oraz odporność na korozję. Montaż odbywa się przez zaciśnięcie za pomocą praski, co gwarantuje mechaniczną wytrzymałość i trwałość połączenia.

• Przekrój przewodu 70 mm²: odpowiednia do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających.
• Otwór pod śrubę M12: pasuje do standardowych śrub i szyn montażowych, co ułatwia instalację w rozdzielnicach i szafach.
• Miedź cynowana: połączenie dużej przewodności miedzi z warstwą cyny chroniącą przed utlenianiem i korozją, co wydłuża żywotność połączenia.
• Zaciskanie praską: zapewnia powtarzalną siłę docisku i pewność styku bez ryzyka luzowania się w czasie eksploatacji.
• W zestawie 100 sztuk: ekonomiczne opakowanie do prac instalacyjnych o większej skali.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami jakości w elektroinstalacjach i posiada certyfikat CE. Materiał (miedź cynowana) spełnia wymagania dotyczące przewodności i odporności na korozję. W przypadku szczególnych wymagań normatywnych (np. PN-EN 61238) należy sprawdzić zgodność z konkretnym zastosowaniem – producent nie podaje konkretnych numerów norm w dokumentacji.

Zastosowanie

Końcówki oczkowe KM 70/12 stosuje się przede wszystkim w instalacjach elektrycznych o dużych przekrojach przewodów, gdzie wymagane jest pewne i trwałe połączenie z szynami lub aparaturą modułową.

• Zakańczanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie z szynami zbiorczymi (w tym z otworem M12) w szafach sterowniczych i rozdzielczych.
• Montaż w obwodach o dużym obciążeniu prądowym (np. zasilanie silników, transformatorów).
• Wykorzystanie w instalacjach przemysłowych oraz w infrastrukturze budynkowej jako element zakończenia kabli.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Do zaciskania używać praski z matrycami dobranymi do przekroju 70 mm² – postępować zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu skontrolować poprawność połączenia (brak ostrych krawędzi, pełne objęcie żyły). Przekrój przewodu musi odpowiadać obciążeniu prądowemu zgodnie z normą PN-EN 60364.

FAQ

• Do jakiego otworu śruby pasuje ta końcówka? Końcówka ma otwór o średnicy M12, czyli przeznaczony pod śrubę M12 (średnica 12 mm).
• Z jakiego materiału jest wykonana? Końcówka wykonana jest z miedzi elektrolitycznej, która następnie jest pokrywana warstwą cyny (proces cynowania). Zapewnia to bardzo dobrą przewodność i odporność na korozję.
• Jakiego narzędzia użyć do montażu? Do montażu należy zastosować praskę hydrauliczną lub mechaniczną z odpowiednią matrycą do przekroju 70 mm². Nie zaleca się lutowania ani skręcania bez zacisku – tylko zaciśnięcie gwarantuje wymaganą siłę docisku.
