Końcówka oczkowa rurowa KM 70/10 przekrój: 70mm2, otwór pod śrubę M10 /100 | E11KM-01010105400 Ergom

Opis i Kluczowe Cechy

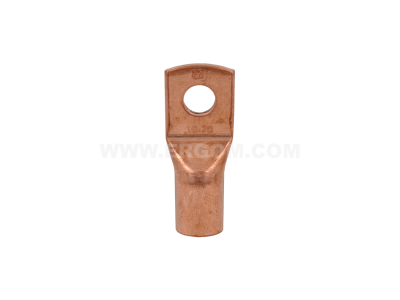

Końcówka oczkowa rurowa KM 70/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 70 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych.

• Przekrój żyły: 70 mm² – idealny do grubych kabli zasilających.
• Otwór pod śrubę: M10 – standardowy wymiar pozwalający na montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia minimalną rezystancję styku.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami technicznymi obowiązującymi w branży elektrotechnicznej. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne cynowanie sprawiają, że końcówka spełnia wymagania dotyczące rezystancji połączeń oraz wytrzymałości na rozciąganie. Dzięki powtarzalności wymiarowej, końcówki KM 70/10 są kompatybilne ze standardowymi matrycami zaciskowymi, co gwarantuje bezpieczeństwo eksploatacji instalacji niskiego i średniego napięcia.

Zastosowanie

Końcówki rurowe KM znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Są niezastąpione przy budowie rozdzielnic prądowych, podłączaniu silników elektrycznych dużej mocy oraz w systemach zasilania awaryjnego. Dzięki otworowi pod śrubę M10, końcówka umożliwia pewne przykręcenie przewodu do szyn zbiorczych lub zacisków aparatowych w szafach sterowniczych. Jest to rozwiązanie dedykowane dla elektroinstalatorów oraz prefabrykatorów rozdzielnic, którzy stawiają na niezawodność i długowieczność systemów energetycznych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, uważając, aby nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub akumulatorowej) z matrycami dobranymi do przekroju 70 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z kierunkiem od strony oczka ku nasadzie przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że połączenie jest sztywne, a przewód nie wykazuje luzów wewnątrz końcówki.

FAQ

• Czy końcówka KM 70/10 może być stosowana z przewodami aluminiowymi? Nie, końcówki miedziane cynowane są przeznaczone do łączenia żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaki jest cel cynowania miedzi w tym produkcie? Warstwa cyny chroni miedź przed utlenianiem (powstawaniem tlenków o dużej rezystancji) oraz ułatwia ewentualne lutowanie, choć główną metodą montażu jest prasowanie.
• Czy do montażu wystarczą zwykłe kombinerki? Absolutnie nie. Prawidłowe i bezpieczne połączenie przy przekroju 70 mm² wymaga użycia specjalistycznej praski o odpowiednim nacisku, aby uzyskać tzw. zimny zgrzew.
