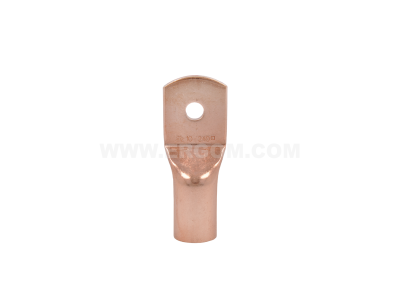

Końcówka oczkowa rurowa KM 6/12 przekrój: 6mm2, otwór pod śrubę M12 (opak 100szt) | E11KM-01010102200 Ergom

Alternatywny kod produktu: KM 6/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 6/12 to element łączeniowy przeznaczony do przewodów o przekroju 6 mm², z otworem pod śrubę M12. Produkt oferowany w opakowaniu 100 sztuk, zapewnia bezpieczne i trwałe połączenie w instalacjach elektrycznych. Dzięki konstrukcji rurowej umożliwia pewny zacisk na przewodzie, a oczko z otworem M12 pasuje do standardowych śrub i listew zaciskowych.

• Przekrój przewodu 6 mm²: Odpowiedni dla obwodów o umiarkowanym obciążeniu, gwarantuje niską rezystancję połączenia i minimalizuje ryzyko przegrzania.
• Otwór pod śrubę M12: Umożliwia montaż na typowych szynach, listwach zaciskowych oraz aparaturze modułowej z gwintem M12, zapewniając stabilne i odporne na wibracje połączenie.
• Opakowanie 100 sztuk: Wygodny zapas do wielu zastosowań w szafach sterowniczych, rozdzielnicach i instalacjach przemysłowych.
• Konstrukcja rurowa: Ułatwia prawidłowe zaciskanie bez uszkodzenia przewodu, zapewniając powtarzalną jakość połączenia.
• Uniwersalny symbol E11KM-01010102200: Łatwa identyfikacja produktu w systemach magazynowych i przy zamawianiu.

Zgodność z Normami

Końcówka oczkowa rurowa KM 6/12 spełnia ogólne wymagania dyrektyw Unii Europejskiej, oznakowana jest znakiem CE. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnie z obowiązującymi przepisami – zalecane jest przestrzeganie norm dotyczących wykonywania połączeń kablowych (np. poprzez zastosowanie odpowiednich narzędzi zaciskowych i momentów dokręcania).

Zastosowanie

Końcówka KM 6/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne przyłączenie przewodu o przekroju 6 mm² do gwintu M12.

• Przyłączanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Łączenie z listwami zaciskowymi, stycznikami, wyłącznikami i inną aparaturą modułową z przyłączem śrubowym M12.
• W układach automatyki budynkowej – do podłączania silników, zasilaczy i odbiorników przemysłowych.
• W systemach oświetlenia i sygnalizacji – do trwałych połączeń w puszkach i złączkach.

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonywany przez osoby z uprawnieniami SEP (do 1 kV lub odpowiednimi) po bezwzględnym odłączeniu napięcia. Przewód należy odizolować na długość odpowiadającą długości rurki, a następnie zacisnąć przy użyciu odpowiedniej zaciskarki (np. sześciokątnej lub trapezowej). Przekrój przewodu musi być zgodny z oznaczeniem (6 mm²). Przy dokręcaniu śruby M12 zaleca się użycie klucza dynamometrycznego z momentem dokręcania zalecanym przez producenta aparatury, do której przyłączana jest końcówka. Zaleca się stosowanie podkładek i przeciwwkrętnych zabezpieczeń zgodnie z dokumentacją techniczną.

FAQ

• Z jakiego materiału wykonana jest końcówka? Na podstawie dostępnych danych nie podano materiału wykonania – w przypadku końcówek rurowych najczęściej stosuje się miedź elektrolityzną ocynowaną. Prosimy sprawdzić informacje na opakowaniu lub u producenta.
• Jakiego narzędzia użyć do zaciskania? Do końcówki KM 6/12 zaleca się użycie zaciskarki sześciokątnej (wielkość odpowiadająca przekrojowi 6 mm²) lub narzędzia z matrycą trapezową. Należy postępować zgodnie z instrukcją narzędzia i producenta końcówek.
• Czy końcówka nadaje się do przewodów linkowych? Końcówka rurowa jest przeznaczona zarówno do przewodów jednożyłowych, jak i linkowych, pod warunkiem prawidłowego odizolowania i zacisku. W przypadku linek o dużej giętkości (klasa 5/6) zaleca się stosowanie tulejek opaskowych (ferrule) przed włożeniem do końcówki – nie jest to jednak wymagane, jeśli końcówka ma odpowiednią średnicę wewnętrzną.
