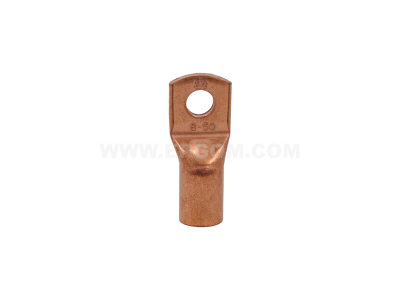

Końcówka oczkowa rurowa KM 50/8 przekrój: 50mm2, otwór pod śrubę M8 /100 | E11KM-01010104600 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 50/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 50 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój przewodu: 50 mm² – dedykowany do grubych kabli zasilających.
• Otwór pod śrubę: M8 – standardowy wymiar pozwalający na montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – wysoka odporność na czynniki zewnętrzne.
• Technologia: Rurowa konstrukcja zapewniająca optymalny docisk żyły po zaprasowaniu.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w elektrotechnice. Wykorzystanie miedzi o wysokiej czystości oraz precyzyjne wykonanie części rurkowej gwarantuje, że po prawidłowym zaprasowaniu końcówka spełnia wymagania dotyczące rezystancji połączenia oraz wytrzymałości mechanicznej na wyrwanie, co jest zgodne z ogólnymi normami bezpieczeństwa instalacji niskiego napięcia.

Zastosowanie

Końcówki KM 50/8 znajdują szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic elektrycznych, budowie maszyn oraz w energetyce zawodowej. Są niezastąpione przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), umożliwiając ich pewne przykręcenie do szyn zbiorczych, rozłączników bezpiecznikowych czy zacisków transformatorów. Dzięki odporności na korozję, mogą być stosowane w instalacjach przemysłowych o podwyższonej wilgotności.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do montażu należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub akumulatorowych) z matrycami dobranymi do przekroju 50 mm².
• Proces zaciskania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z kierunkiem od oka końcówki w stronę izolacji kabla.
• Zabezpieczenie: Zaleca się stosowanie rur termokurczliwych w celu dodatkowej izolacji i ochrony miejsca połączenia przed wilgocią.

FAQ

1. Czy końcówkę KM 50/8 można stosować do przewodów aluminiowych?
Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne, aby uniknąć zjawiska korozji elektrochemicznej.

2. Jaki moment dokręcania śruby M8 należy zastosować?
Moment dokręcania zależy od klasy śruby oraz materiału zacisku, do którego montowana jest końcówka. Standardowo dla śrub M8 w instalacjach elektrycznych przyjmuje się wartości od 15 do 20 Nm.

3. Czy cynowanie wpływa na przewodność?
Warstwa cyny jest bardzo cienka i nie wpływa negatywnie na przewodność, natomiast znacząco wydłuża żywotność połączenia poprzez ochronę miedzi przed patynowaniem.
