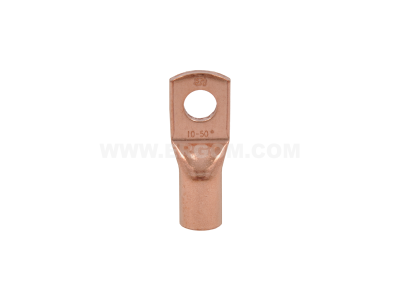

Końcówka oczkowa rurowa KM 50/10 przekrój: 50mm2, otwór pod śrubę M10 /100 | E11KM-01010104700 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 50/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 50 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i energetycznych. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach środowiskowych. Otwór pod śrubę o rozmiarze M10 umożliwia pewny montaż do szyn prądowych lub zacisków aparatury elektrycznej.

• Przekrój znamionowy: 50 mm² zapewniający optymalną gęstość prądu.
• Rozmiar otworu: M10, dopasowany do standardowych śrub montażowych.
• Materiał: Miedź cynowana galwanicznie o wysokiej czystości.
• Konstrukcja rurowa: Zwiększa wytrzymałość mechaniczną połączenia po zaprasowaniu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w elektrotechnice. Wykorzystanie miedzi zgodnej z normami materiałowymi zapewnia powtarzalność parametrów rezystancji stykowej. Proces cynowania spełnia wymagania ochrony antykorozyjnej, co pozwala na stosowanie końcówek w aplikacjach narażonych na wilgoć oraz zmienne warunki atmosferyczne, zachowując długowieczność instalacji bez ryzyka przegrzewania się punktów styku.

Zastosowanie

Końcówki rurowe KM 50/10 znajdują szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego napięcia, budowie szaf sterowniczych oraz w energetyce zawodowej. Są niezastąpione przy zakańczaniu wielodrutowych żył kabli miedzianych, łącząc je z szynami zbiorczymi, rozłącznikami bezpiecznikowymi czy zaciskami transformatorów. Dzięki swojej wytrzymałości mechanicznej, są preferowanym rozwiązaniem w miejscach narażonych na drgania, takich jak instalacje w maszynach przemysłowych czy taborze kolejowym.

Wskazówki Montażowe

Prawidłowy montaż końcówki jest warunkiem koniecznym dla zapewnienia bezpieczeństwa instalacji. Proces należy rozpocząć od zdjęcia izolacji z przewodu na długości odpowiadającej części rurkowej końcówki. Następnie należy wprowadzić odizolowaną żyłę do wnętrza końcówki i dokonać zaprasowania przy użyciu profesjonalnej praski (ręcznej, hydraulicznej lub akumulatorowej) z odpowiednio dobranymi matrycami dla przekroju 50 mm². Zaleca się wykonanie odpowiedniej liczby zaciśnięć zgodnie z wytycznymi producenta narzędzi, co gwarantuje gazoszczelność połączenia i minimalną rezystancję przejścia. Po montażu warto zabezpieczyć połączenie rurką termokurczliwą.

FAQ

• Czy końcówkę KM 50/10 można stosować do kabli aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do przewodów miedzianych. Do kabli aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaka praska jest zalecana do montażu? Zaleca się stosowanie prasek z matrycami sześciokątnymi (heksagonalnymi), które zapewniają najbardziej równomierny docisk i najlepsze parametry elektryczne dla końcówek rurowych.
• Czy cynowanie wpływa na przewodność? Cynowanie nieznacznie zmienia rezystancję powierzchniową, ale przede wszystkim chroni miedź przed korozją, co w dłuższej perspektywie zapobiega wzrostowi rezystancji styku wynikającemu z utleniania się metalu.
