Końcówka oczkowa rurowa KM 50/10 przekrój: 50mm2, otwór pod śrubę M10 /10 | E11KM-01010104702 Ergom

Alternatywny kod produktu: KM 50/10 (10 SZT.)

Opis i Kluczowe Cechy

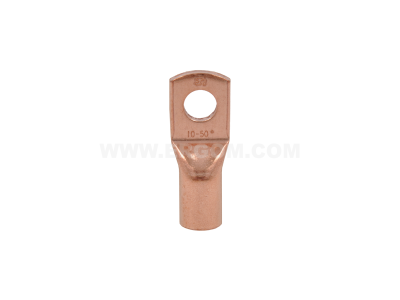

Końcówka oczkowa rurowa KM 50/10 (symbol E11KM-01010104702) przeznaczona jest do zaciskania na przewodzie o przekroju 50 mm². Wyposażona w otwór pod śrubę M10, umożliwia pewne i trwałe połączenie z szyną lub zaciskiem aparatu. Dzięki konstrukcji rurowej zapewnia równomierne dociskanie i niską rezystancję styku.

• Przekrój przewodu 50 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających o znacznym obciążeniu prądowym.
• Otwór pod śrubę M10: uniwersalny wymiar montażowy, kompatybilny z typowymi szynami przyłączeniowymi i zaciskami aparatury modułowej.
• Wykonanie rurowe (KM): zwiększona powierzchnia kontaktu i odporność na wyrywanie przewodu po zaciskaniu.
• Materiał: miedź elektrolityzna (zgodnie z typowym standardem dla końcówek oczkowych) – zapewnia niską rezystancję i dobrą przewodność.
• Łatwa identyfikacja: oznaczenie przekroju i otworu na izolacji (zgodnie z praktyką producentów) ułatwia dobór w trakcie montażu.

Zgodność z Normami

Końcówka oczkowa rurowa KM 50/10 spełnia wymagania dyrektyw Unii Europejskiej oznaczonych znakiem CE. Produkt jest zgodny z ogólnymi normami dotyczącymi łączników do przewodów miedzianych, zapewniając bezpieczeństwo użytkowania w instalacjach elektrycznych. Szczegółowe dane normatywne dostępne są w dokumentacji producenta.

Zastosowanie

Końcówka przeznaczona jest do łączenia przewodów o przekroju 50 mm² z przyłączami śrubowymi w rozdzielnicach, szafach sterowniczych oraz na szynach zbiorczych. Stosowana tam, gdzie wymagane jest pewne i demontowalne połączenie.

• Podłączanie przewodów zasilających do wyłączników głównych i rozłączników.
• Przyłączanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów ochronnych PE i PEN w instalacjach uziemiających.
• Montaż w obwodach o dużym prądzie znamionowym (np. przy stycznikach, bezpiecznikach mocy).

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i kwalifikacje do prac elektroinstalacyjnych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zacisnąć na przewodzie za pomocą odpowiednich szczęk zaciskowych dedykowanych do przekroju 50 mm², przestrzegając siły docisku i momentu dokręcania śruby M10 zgodnie z dokumentacją producenta. Przekrój przewodu musi być zgodny z danymi znamionowymi. Używaj wyłącznie przewodów miedzianych wielodrutowych lub jednodrutowych – stosuj się do zaleceń wytwórcy.

FAQ

• Jakiego narzędzia użyć do zaciskania końcówki KM 50/10? Zaleca się użycie hydraulicznych lub mechanicznych szczęk zaciskowych z matrycą przeznaczoną dla przekroju 50 mm². Należy postępować zgodnie z instrukcją narzędzia oraz dokumentacją producenta końcówki.
• Czy końcówka nadaje się do przewodów aluminiowych? Końcówka KM 50/10 jest przeznaczona wyłącznie do przewodów miedzianych. Do przewodów aluminiowych stosuje się dedykowane końcówki aluminiowe lub bimetaliczne.
• Jaki jest dopuszczalny prąd dla tej końcówki? Producent nie podaje znamionowego prądu dla samej końcówki – obciążalność zależy od przekroju i typu przewodu, warunków chłodzenia oraz temperatury otoczenia. W praktyce dla przewodu miedzianego 50 mm² obciążalność długotrwała wynosi około 160–200 A (w zależności od układania). Końcówka musi być prawidłowo zaciśnięta, aby nie stanowiła wąskiego gardła termicznego.
