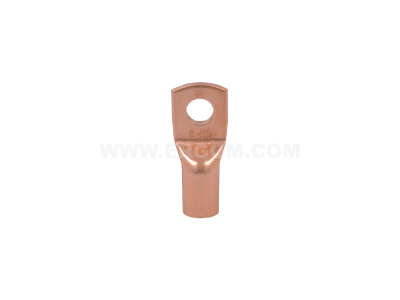

Końcówka oczkowa rurowa KM 35/8 przekrój: 35mm2, otwór pod śrubę M8 /100 | E11KM-01010104000 Ergom

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 35/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 35 mm², co pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym bez ryzyka przegrzania styku. Wykonanie z wysokiej jakości miedzi elektrolitycznej gwarantuje doskonałą przewodność elektryczną, natomiast proces cynowania galwanicznego skutecznie zabezpiecza element przed utlenianiem oraz korozją, co jest kluczowe w trudnych warunkach przemysłowych.

• Przekrój przewodu: 35 mm² – idealny do grubych kabli zasilających.
• Otwór pod śrubę: M8 – standardowy wymiar pozwalający na montaż do szyn prądowych i zacisków aparatury.
• Materiał: Miedź cynowana galwanicznie – zapewnia niską rezystancję przejścia.
• Konstrukcja rurowa: Umożliwia pewne osadzenie żyły przewodu przed procesem prasowania.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w elektrotechnice. Końcówki serii KM od ERGOM spełniają wymagania dotyczące rezystancji połączeń oraz wytrzymałości mechanicznej, co potwierdza ich przydatność w instalacjach niskiego napięcia. Zastosowanie miedzi o wysokiej czystości oraz precyzyjne cynowanie są zgodne z normami branżowymi dotyczącymi ochrony przed korozją elektrochemiczną.

Zastosowanie

Końcówka KM 35/8 znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroenergetycznym. Jest niezastąpiona przy zakańczaniu wielodrutowych żył miedzianych (tzw. linki), umożliwiając ich pewne połączenie z rozdzielnicami, szynami zbiorczymi, wyłącznikami mocy oraz innymi elementami instalacji za pomocą śrub M8. Wykorzystuje się ją w budowie szaf sterowniczych, systemach zasilania awaryjnego UPS oraz w instalacjach fotowoltaicznych o dużych mocach, gdzie niezawodność styku decyduje o bezpieczeństwie całego systemu.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do zaprasowania końcówki 35 mm² należy użyć profesjonalnej praski (ręcznej, hydraulicznej lub akumulatorowej) z odpowiednio dobranymi matrycami typu KM.
• Proces prasowania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z zaleceniami producenta, zaczynając od strony czoła końcówki w kierunku przewodu.
• Moment dokręcania: Podczas montażu końcówki do zacisku śrubowego M8, należy użyć klucza dynamometrycznego, aby zapewnić optymalny docisk bez ryzyka zerwania gwintu.

FAQ

• Czy końcówkę KM 35/8 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaka praska będzie odpowiednia do tego modelu? Zaleca się stosowanie prasek marki ERGOM z matrycami dedykowanymi do końcówek rurowych o przekroju 35 mm².
• Czy cynowanie wpływa na przewodność? Wręcz przeciwnie – cynowanie chroni miedź przed śniedzeniem, co w dłuższej perspektywie czasowej pozwala utrzymać niską rezystancję styku i zapobiega wzrostowi temperatury na połączeniu.
