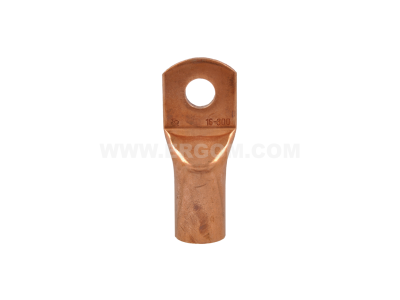

Końcówka oczkowa rurowa KM 300/16 przekrój: 300mm2, otwór pod śrubę M16 /10 | E11KM-01010109002 Ergom

Alternatywny kod produktu: KM 300/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 300/16 o symbolu E11KM-01010109002 przeznaczona do zaciskania przewodów o przekroju 300 mm². Wyposażona w otwór pod śrubę M16 umożliwia trwałe i bezpieczne połączenie kabla z szyną lub zaciskiem aparatu. Produkt stosowany w instalacjach elektrycznych o dużych przekrojach przewodów, gdzie kluczowa jest niska rezystancja połączenia i odporność na obciążenia mechaniczne.

• Przekrój 300 mm²: Dedykowana do przewodów o dużym przekroju, zapewnia niską rezystancję i przepływ wysokiego prądu bez nadmiernego nagrzewania się połączenia.
• Otwór pod śrubę M16: Standardowy wymiar otworu ułatwia montaż na typowych szynach, listwach zaciskowych i aparatach z gwintem M16.
• Konstrukcja rurowa: Odpowiednia do zaciskania, gwarantuje równomierne rozłożenie siły i pewne osadzenie przewodu w końcówce.
• Materiał (najprawdopodobniej miedź cynowana): Typowy dla tego typu wyrobów – zapewnia doskonałą przewodność elektryczną i odporność na korozję (parametr zgodny z ogólnymi standardami branżowymi).
• Symbol E11KM-01010109002: Jednoznaczna identyfikacja produktu w systemie zamówień i magazynie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących końcówek kablowych (seria EN 61238, EN 60228 oraz DIN 46235). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta.

Zastosowanie

Końcówka oczkowa rurowa KM 300/16 znajduje zastosowanie w rozdzielnicach głównych, szafach sterowniczych oraz instalacjach przemysłowych, gdzie wymagane jest pewne połączenie przewodu o dużym przekroju z elementami przyłącznymi.

• Przyłączanie kabli zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia przewodów z szynami zbiorczymi w układach dystrybucyjnych.
• Zaciskanie na przewodach w systemach automatyki i sterowania do zasilania styczników, wyłączników lub bezpieczników.
• Wykonywanie połączeń uziemiających i wyrównawczych w obwodach ochronnych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Końcówkę należy zaciskać odpowiednią praską (hydrauliczną lub ręczną) z matrycą dopasowaną do przekroju 300 mm². Przed zaciskaniem usunąć izolację przewodu na odpowiednią długość oraz oczyścić powierzchnię. Moment dokręcania śruby M16 stosować zgodnie z dokumentacją producenta. Przekrój przewodu musi być zgodny z obciążalnością prądową obwodu.

FAQ

• Jaki jest materiał końcówki? Producent nie podał jednoznacznie materiału, jednak standardowo końcówki oczkowe tego typu wykonywane są z miedzi cynowanej, co zapewnia wysoką przewodność i odporność na korozję.
• Jaki otwór pod śrubę ma ta końcówka? Otwór wynosi M16 (średnica 16 mm), co pasuje do standardowych śrub i szyn z gwintem M16.
• Czy końcówkę można stosować na przewodach aluminiowych? Z uwagi na brak danych producenta dotyczących kompatybilności z aluminium, zaleca się stosowanie wyłącznie na przewodach miedzianych. W przypadku wątpliwości skonsultuj się z działem technicznym.
