Końcówka oczkowa rurowa KM 240/16 przekrój: 240mm2, otwór pod śrubę M16 /50 | E11KM-01010108500 Ergom

Alternatywny kod produktu: KM 240/16 (50 SZT.)

Opis i Kluczowe Cechy

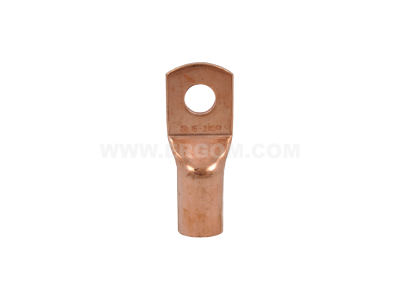

Końcówka oczkowa rurowa KM 240/16 (symbol E11KM-01010108500) to element służący do zakańczania przewodów o przekroju 240 mm² i łączenia ich z szynami, listwami oraz innymi częściami instalacji. Wykonana z miedzi pokrytej cyną, zapewnia niską rezystancję styku i odporność na korozję. Otwór pod śrubę M16 umożliwia pewne mocowanie w punktach przyłączeniowych o dużych wymaganiach prądowych.

• Przekrój 240 mm²: przeznaczona do przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdzielnicach przemysłowych – gwarantuje bezpieczne przewodzenie wysokich prądów bez nadmiernego nagrzewania.
• Otwór pod śrubę M16: dopasowany do standardowych śrub i sworzni stosowanych w szynach zbiorczych oraz aparaturze rozdzielczej – ułatwia szybki i stabilny montaż.
• Miedź cynowana: materiał o doskonałej przewodności elektrycznej, zabezpieczony przed utlenianiem i korozją – wydłuża żywotność połączenia i zachowuje niską rezystancję w czasie.
• Konstrukcja rurowa: umożliwia pewne zaciśnięcie na końcu przewodu za pomocą praski hydraulicznej lub mechanicznej – zapewnia trwałe połączenie odporne na wibracje i rozciąganie.
• Uniwersalne zastosowanie: kompatybilna z kablami miedzianymi jedno- i wielodrutowymi – sprawdza się w instalacjach energetycznych, przemysłowych i stacjach transformatorowych.

Zgodność z Normami

Końcówka KM 240/16 została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla osprzętu kablowego i posiada oznaczenie CE. Jej parametry techniczne odpowiadają standardom stosowanym w instalacjach elektroenergetycznych, co potwierdza przydatność do profesjonalnych zastosowań.

Zastosowanie

Końcówka oczkowa rurowa KM 240/16 jest przeznaczona do trwałego i bezpiecznego łączenia przewodów o dużym przekroju z elementami instalacji elektrycznej. Znajduje zastosowanie w układach wymagających pewnego styku i odporności na obciążenia prądowe.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Przyłączanie kabli energetycznych do szyn zbiorczych w stacjach transformatorowych i rozdzielniach średniego napięcia.
• Łączenie przewodów z aparaturą modułową, wyłącznikami, stycznikami i odłącznikami w obwodach o dużym przekroju.
• Instalacje w zakładach produkcyjnych, elektrowniach, infrastrukturze komunalnej – wszędzie tam, gdzie wymagane jest solidne i trwałe połączenie.

Wskazówki Montażowe

Montaż końcówki oczkowej oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Końcówkę należy zaciąć na odpowiednio odizolowanym końcu przewodu przy użyciu praski (hydraulicznej lub mechanicznej) z matrycą dopasowaną do przekroju 240 mm² i typu końcówki. Siłę zacisku oraz głębokość osadzenia przewodu należy dobrać zgodnie z instrukcją producenta praski. Po zaciśnięciu zaleca się kontrolę wzrokową oraz – jeśli wymagane – pomiar rezystancji styku. Przekrój przewodu musi być zgodny z przekrojem końcówki (240 mm²), a średnica otworu M16 wymaga użycia śruby o odpowiedniej wytrzymałości.

FAQ

• Z jakiego materiału wykonana jest końcówka i czy wymaga dodatkowego zabezpieczenia przed korozją? Końcówka jest wykonana z miedzi pokrytej cyną. Powłoka cynowa stanowi zabezpieczenie antykorozyjne, dlatego w typowych warunkach instalacyjnych nie wymaga dodatkowej ochrony. W środowiskach agresywnych chemicznie zalecamy konsultację z projektantem.
• Jaka średnica otworu i jaka śruba pasuje? Otwór ma średnicę 16 mm, co odpowiada śrubom M16. Do montażu należy użyć śrub ze stali nierdzewnej lub ocynkowanej, odpowiednio dobranych do obciążenia i warunków pracy.
• Czy końcówkę można montować na przewodzie wielodrutowym, czy tylko na litym? Końcówka rurowa KM 240/16 jest przystosowana zarówno do przewodów litych, jak i wielodrutowych (linka) o przekroju 240 mm². Przy przewodach wielodrutowych warto przed zaciśnięciem uformować krętkę lub zastosować odpowiednią tulejkę, aby zapewnić równomierne rozłożenie nacisku.
