Końcówka oczkowa rurowa KM 185/10 przekrój: 185mm2, otwór pod śrubę M10 /50 | E11KM-01010107700 Ergom

Alternatywny kod produktu: KM 185/10 (50 SZT.)

Opis i Kluczowe Cechy

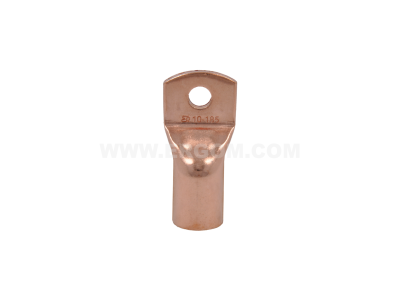

Końcówka oczkowa rurowa KM 185/10 (symbol E11KM-01010107700) to profesjonalne złącze służące do trwałego zakańczania przewodów o dużym przekroju. Wykonana z miedzi cynowanej, zapewnia doskonałą przewodność oraz odporność na korozję. Przeznaczona do zaciskania za pomocą odpowiedniej praski, gwarantuje solidne i trwałe połączenie mechaniczne oraz elektryczne. Otwór pod śrubę M10 umożliwia łatwe łączenie z listwami zaciskowymi, szynami zbiorczymi i innymi elementami instalacji.

• Przekrój 185 mm²: umożliwia bezpieczne zakończenie przewodów o dużym obciążeniu prądowym, minimalizując spadki napięcia i ryzyko przegrzania na połączeniu.
• Otwór pod śrubę M10: pasuje do standardowych śrub montażowych, co ułatwia szybkie i pewne mocowanie w rozdzielnicach, szafach sterowniczych i na szynach zbiorczych.
• Miedź cynowana: cynowanie chroni przed utlenianiem i korozją, zapewniając długoletnią niezawodność połączenia nawet w wilgotnym środowisku.
• Konstrukcja rurowa: umożliwia głębokie osadzenie żyły kabla i precyzyjne zacisnięcie, co przekłada się na niską rezystancję styku i wytrzymałość mechaniczną.
• Zastosowanie z praską: standardowa obróbka poprzez zaciskanie gwarantuje powtarzalną jakość połączenia zgodną z wymaganiami instalacyjnymi.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Konstrukcja odpowiada wymaganiom stawianym końcówkom kablowym stosowanym w instalacjach niskiego napięcia. Dla uzyskania pełnej zgodności montaż należy przeprowadzić zgodnie z dokumentacją producenta oraz dobrą praktyką inżynierską.

Zastosowanie

Końcówka oczkowa KM 185/10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i niskooporowe zakończenie przewodów o dużym przekroju – zarówno w instalacjach przemysłowych, jak i w rozdzielnicach energetycznych.

• Zakańczanie przewodów zasilających w głównych rozdzielnicach i szafach sterowniczych.
• Łączenie kabli z szynami zbiorczymi, listwami zaciskowymi i aparaturą modułową (wyłączniki, styczniki).
• Instalacje fotowoltaiczne, systemy magazynowania energii oraz przyłącza transformatorów.
• Wszelkie obwody wymagające solidnego połączenia śrubowego przy przekrojach do 185 mm².

Wskazówki Montażowe

Montaż końcówki oczkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Końcówkę należy zaciskać przy użyciu odpowiedniej praski (zalecana matryca dostosowana do przekroju 185 mm²), zgodnie z momentem siły i parametrami podanymi w dokumentacji narzędzia. Po zaciśnięciu końcówkę mocuje się za pomocą śruby M10 i odpowiedniej podkładki – moment dokręcania powinien być zgodny z wytycznymi producenta aparatury. Przekrój przewodu musi być zgodny z przekrojem końcówki (185 mm²), aby zapewnić pełny kontakt i uniknąć przegrzania.

FAQ

• Czy końcówka KM 185/10 nadaje się do lutowania? Końcówka jest przeznaczona wyłącznie do zaciskania przy użyciu praski. Lutowanie nie jest zalecane – może obniżyć wytrzymałość mechaniczną i przewodność połączenia.
• Jaki otwór montażowy ma końcówka? Otwór pod śrubę M10 – pasuje do śrub o średnicy 10 mm. Umożliwia stosowanie standardowych śrub, wkrętów i trzpieni montażowych.
• Czy mogę użyć tej końcówki do przewodu o mniejszym przekroju? Nie – końcówka jest dedykowana wyłącznie dla przewodu o przekroju 185 mm². Użycie mniejszego przewodu spowoduje luźne osadzenie i nieprawidłowe zaciśnięcie, co grozi przegrzaniem i uszkodzeniem połączenia.
