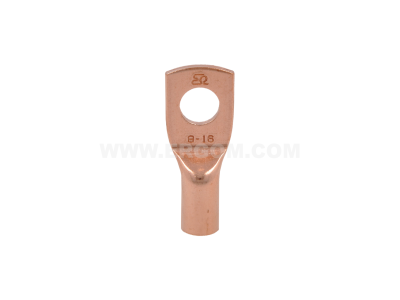

Końcówka oczkowa rurowa KM 16/8 przekrój: 16mm2, otwór pod śrubę M8 /10 | E11KM-01010103002 Ergom

Alternatywny kod produktu: KM 16/8 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa typu KM 16/8 (symbol E11KM-01010103002) przeznaczona jest do zaciskania przewodów o przekroju 16 mm² i łączenia ich z zaciskami śrubowymi o średnicy M8. Dzięki precyzyjnej konstrukcji zapewnia pewny styk elektryczny i mechaniczną wytrzymałość połączenia, co jest kluczowe dla niezawodnej pracy w rozdzielnicach i szafach sterowniczych. Szerokość/średnica elementu jest zgodna z wymaganiami typowych listew i szyn zbiorczych.

• Przekrój znamionowy przewodu 16 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – minimalizuje spadki napięcia i ryzyko przegrzania.
• Otwór pod śrubę M8 (średnica 8 mm): pasuje do standardowych śrub i zacisków w rozdzielnicach oraz na szynach zbiorczych – uniwersalne mocowanie bez konieczności stosowania przejściówek.
• Konstrukcja rurkowa (tulejka): zapewnia optymalną powierzchnię styku przy zaciskaniu – redukuje opór przejścia i zwiększa pewność połączenia.
• Wykonanie z miedzi (typowe dla końcówek KM): wysoka przewodność elektryczna i odporność na korozję przy prawidłowym montażu.
• Kompletna końcówka do bezpośredniego montażu: gotowa do zaciskania odpowiednimi narzędziami (zaciskarka do końcówek rurowych) – oszczędza czas instalacji.

Zgodność z Normami

Końcówka oczkowa rurowa KM 16/8 została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dotyczących złączek do przewodów elektrycznych (seria EN 60998, EN 60999) oraz standardami DIN dla końcówek rurowych. Posiada oznaczenie CE, co potwierdza spełnienie unijnych wymogów bezpieczeństwa. Producent nie podał szczegółowych numerów norm – zaleca się stosowanie zgodnie z regulacjami krajowymi i wytycznymi SEP.

Zastosowanie

Końcówka KM 16/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i pewne połączenie przewodu o przekroju 16 mm² z elementem śrubowym. Sprawdzi się w rozdzielnicach głównych, szafach sterowniczych oraz na szynach zbiorczych.

• Podłączanie przewodów zasilających w rozdzielnicach budynkowych i przemysłowych przy użyciu śrub M8.
• Zaciskanie na przewodach L i N w obwodach o większym obciążeniu (np. wejście główne instalacji) – bezpieczne połączenie do szyn zbiorczych.
• Montaż w szafach sterowniczych dla silników przemysłowych, styczników i bezpieczników – trwałe mocowanie przewodów siłowych.
• Zastosowanie w instalacjach fotowoltaicznych przy łączeniu inwerterów i rozdzielnic DC (przy zachowaniu odpowiedniej polaryzacji i kategorii napięciowej).

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Użyj dedykowanej zaciskarki do końcówek rurowych o sile zacisku odpowiedniej dla przekroju 16 mm² (np. z matrycą na tulejki 16 mm²). Po zaciskaniu sprawdź mechaniczne mocowanie – końcówka nie powinna przesuwać się na przewodzie. Dokręć śrubę M8 momentem zgodnym z dokumentacją techniczną danego zacisku (zazwyczaj w zakresie 4–7 Nm). Przekrój przewodu przed zaciskaniem musi być zgodny z wartością podaną na końcówce (16 mm²).

FAQ

• Do jakiego przekroju przewodu jest przeznaczona ta końcówka? Końcówka KM 16/8 jest dedykowana do przewodów o przekroju 16 mm² (żyła miedziana, linka lub drut zgodnie z katalogiem). Użycie innego przekroju może skutkować niepoprawnym zaciskiem i utratą parametrów elektrycznych.
• Jaką średnicę otworu ma końcówka – czy pasuje do śruby M8? Otwór końcówki ma średnicę 8 mm, co odpowiada śrubie M8 (średnica gwintu 8 mm). Pozwala to na bezpośrednie osadzenie na standardowych śrubach w rozdzielnicach lub szynach zbiorczych.
• Czy końcówka jest izolowana? W nazwie produktu nie ma informacji o izolacji – wariant KM to końcówka rurowa bez izolacji (goła miedź lub mosiądz). Należy zapewnić odpowiednią odległość izolacyjną w miejscu montażu lub zastosować dodatkową osłonę izolacyjną w razie potrzeby.
