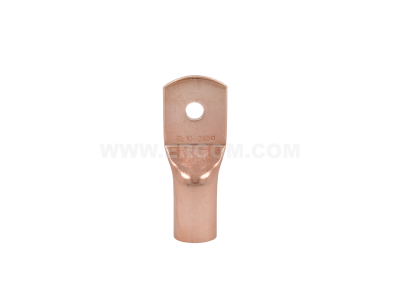

Końcówka oczkowa rurowa KM 1,5/5 przekrój: 1,5mm2, otwór pod śrubę M5 | E11KM-01010100600 Ergom

Alternatywny kod produktu: KM 1,5/5 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KM 1,5/5 (symbol E11KM-01010100600) to element łączeniowy przeznaczony do zaciskania na przewodzie o przekroju 1,5 mm². Otwór pod śrubę M5 umożliwia bezpośrednie przykręcenie do zacisków śrubowych. Dzięki prostej konstrukcji i rurowej części zaciskanej końcówka zapewnia niską rezystancję styku i trwałe połączenie mechaniczne.

• Przekrój przewodu 1,5 mm²: dedykowana do przewodów o tym przekroju – optymalne dopasowanie przy użyciu odpowiedniej tulejki zaciskowej, co gwarantuje pewność połączenia.
• Otwór pod śrubę M5: pasuje do standardowych śrub i zacisków – ułatwia montaż w rozdzielnicach, puszkach i na listwach przyłączeniowych.
• Forma rurowa do zaciskania: zacisk na całej długości tulejki zwiększa wytrzymałość mechaniczną połączenia i minimalizuje opór elektryczny.
• Kompatybilność z narzędziami do zaciskania: projektowana do obróbki za pomocą standardowych szczęk do końcówek rurowych (zalecany profil zaciskania zgodny z dokumentacją producenta narzędzia).
• Symbol E11KM-01010100600: jednoznaczna identyfikacja produktu w ofercie – ułatwia zamawianie i magazynowanie.

Zgodność z Normami

Końcówka oczkowa rurowa KM 1,5/5 jest produkowana zgodnie z ogólnie przyjętymi standardami europejskimi oraz posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. W procesie wytwarzania stosowane są materiały i technologie zapewniające powtarzalność parametrów geometrycznych i wytrzymałościowych.

Zastosowanie

Końcówka oczkowa rurowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i pewne zakończenie przewodu przed podłączeniem pod śrubę. Szczególnie polecana w instalacjach wymagających wysokiej niezawodności połączeń.

• Zaciskanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Podłączenie przewodów do zacisków śrubowych w stycznikach, wyłącznikach, przekaźnikach i listwach przyłączeniowych.
• W instalacjach automatyki budynkowej i przemysłowej, gdzie wymagane jest wielokrotne odłączanie i przyłączanie przewodów.
• Jako element wyposażenia warsztatowego dla elektryków i instalatorów przy wykonywaniu połączeń na stałe.

Wskazówki Montażowe

Montaż końcówki oczkowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i doświadczenie w pracach elektroinstalacyjnych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania stosuj profesjonalne narzędzia przeznaczone do końcówek rurowych – szczęki o profilu odpowiadającym przekrojowi 1,5 mm². Po zaciśnięciu sprawdź mechanicznie połączenie (brak luzów). Moment dokręcania śruby dobierz zgodnie z zaleceniami producenta zacisku (typowy zakres 1,2–2,0 Nm dla M5). Przekrój przewodu musi być dokładnie dopasowany do parametrów końcówki (1,5 mm²).

FAQ

• Czy końcówka KM 1,5/5 jest izolowana? Nie, jest to końcówka rurowa metalowa (nieizolowana) – po zaciśnięciu należy zapewnić odpowiednią izolację mechaniczną i elektryczną w miejscu montażu (np. osłona koszulką termokurczliwą).
• Jaka średnica otworu pod śrubę? Otwór pasuje do śruby M5 (średnica nominalna 5 mm). Przed montażem upewnij się, że śruba lub zacisk nie mają ostrych krawędzi mogących uszkodzić końcówkę.
• Czy można ją lutować zamiast zaciskać? Produkt jest przeznaczony wyłącznie do zaciskania – lutowanie może osłabić połączenie mechaniczne i wpłynąć na rezystancję. Stosuj zawsze zalecaną metodę zaciskania.
