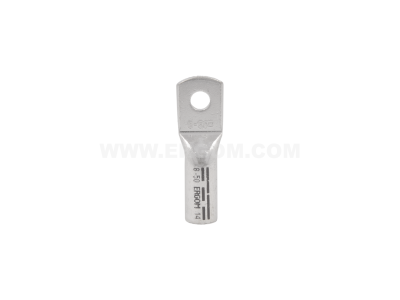

Końcówka oczkowa rurowa KDR 50/8 przekrój: 50mm2, otwór pod śrubę M8 /100 | E11KM-02020102000 Ergom

Alternatywny kod produktu: KDR 50/8 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka oczkowa rurowa KDR 50/8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt dedykowany jest do przewodów o przekroju znamionowym wynoszącym 50 mm², co pozwala na stabilne przesyłanie wysokich prądów w wymagających instalacjach przemysłowych i rozdzielnicach. Wykonanie z wysokiej jakości miedzi zapewnia doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie chroni element przed utlenianiem oraz korozją, co jest kluczowe dla zachowania niskiej rezystancji styku przez cały okres eksploatacji.

• Przekrój znamionowy: 50 mm² – idealny do grubych żył miedzianych.
• Otwór pod śrubę: M8 – standardowy wymiar pozwalający na montaż do szyn prądowych i aparatury modułowej.
• Materiał: Miedź cynowana galwanicznie – gwarancja odporności na warunki atmosferyczne i chemiczne.
• Konstrukcja rurowa: Zapewnia optymalne przyleganie żyły przewodu po zaprasowaniu.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, jakich wymaga się od osprzętu miedzianego stosowanego w elektrotechnice. Końcówki ERGOM serii KDR spełniają wymagania norm dotyczących końcówek kablowych do zaprasowywania, co gwarantuje powtarzalność parametrów mechanicznych i elektrycznych. Dzięki zastosowaniu miedzi o wysokiej czystości, produkt jest w pełni kompatybilny z systemami połączeń śrubowych stosowanymi w nowoczesnej automatyce i energetyce.

Zastosowanie

Końcówka KDR 50/8 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, budowie rozdzielnic niskiego napięcia oraz w instalacjach zasilających maszyny przemysłowe. Jest niezastąpiona wszędzie tam, gdzie wymagane jest pewne zakończenie wielodrutowych żył miedzianych (linek) i ich połączenie z zaciskami śrubowymi transformatorów, silników czy szyn zbiorczych. Dzięki odporności na korozję, może być stosowana w środowiskach o podwyższonej wilgotności.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Dobór narzędzi: Do montażu należy używać wyłącznie profesjonalnych prasek (ręcznych, hydraulicznych lub akumulatorowych) z matrycami dedykowanymi do końcówek rurowych o przekroju 50 mm².
• Proces zaprasowania: Należy wykonać odpowiednią liczbę zaciśnięć zgodnie z instrukcją producenta narzędzia, zaczynając od strony oczka w kierunku izolacji przewodu.
• Kontrola: Po zaprasowaniu należy upewnić się, że połączenie jest stabilne mechanicznie, a śruba M8 została dokręcona z odpowiednim momentem obrotowym.

FAQ

• Czy końcówkę KDR 50/8 można stosować do przewodów aluminiowych? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia żył miedzianych. Do aluminium należy stosować końcówki aluminiowe lub bimetaliczne.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć praski obsługującej matryce do końcówek rurowych miedzianych o rozmiarze 50 mm².
• Czy cynowanie wpływa na przewodność? Wręcz przeciwnie – cynowanie chroni miedź przed pasywacją (utlenianiem), co w dłuższej perspektywie zapewnia lepsze parametry przewodzenia niż w przypadku miedzi niepokrytej żadną warstwą ochronną.
